Силовые блоки
ФМ-1844-3.3-1-В-ОМ4
Силовые блоки
| Категория: | DC-AC |
| Uinput [В]: | 5500 |
| Iout [A]: | 1844 |
| Технология: | IGBT |
| Тип охлаждения: | Жидкостное принудительное |
- Документы и сертификаты
- Описание

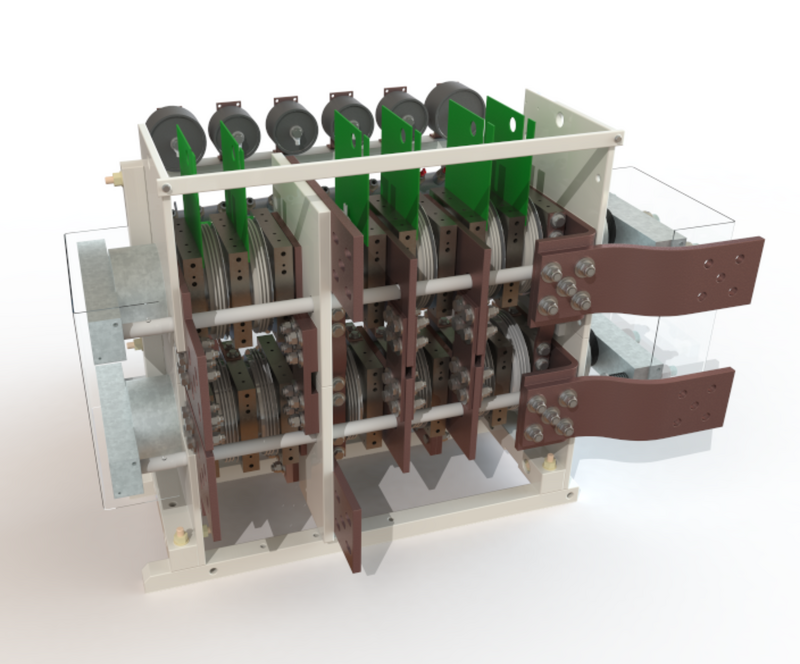

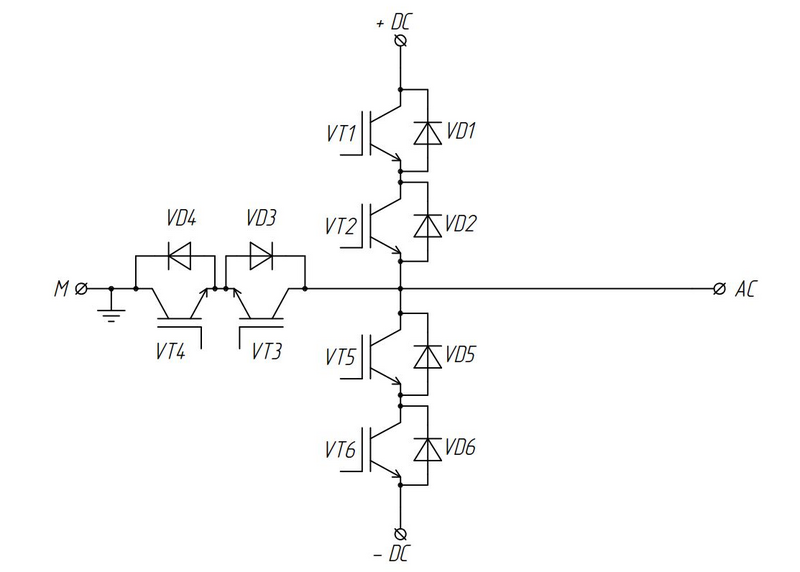

Блок силовой предназначен для применения в составе трехфазного трехуровневого инвертора напряжения с T-NPC топологией, выполняющего преобразование постоянного напряжения в регулируемое переменное напряжение в составе высоковольтного преобразователя частоты.
Есть возможность увеличения номинальной мощности блока.
-
Высокая надежность конструкции и доступность в обслуживании (время замены модуля 30 мин)
-
Высокая плотность мощности (11 кВт/л) за счет применения Press-Pack IGBT транзисторов и Press Pack FRD диодов в таблеточном исполнении с двухсторонним жидкостным охлаждением собственного производства
-
Транзисторы и диоды в составе блока обеспечивают максимальную выходную мощность одной фазы инвертора до 5 МВт
-
Оптимизированная топология контура охлаждения
-
Гальваническая развязка цепей управления
-
Изолированное питание драйверов посредством токовой петли
-
Электрическая прочность изоляции 10,25 кВ (RMS)
Разработка силовых сборок производится исходя из требований и запросов клиента. Все производимые силовые блоки могут быть укомплектованы снабберными цепями, резистивными делителями, датчиками токов, напряжения и температуры, драйверами.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
-
- Где применяются
-
преобразователей частоты гребных двигателей ледоколов
-
преобразователей частоты винто-рулевых колонок судов высокого ледового класса (газовозов, танкеров, балкеров, контейнеровозов, судов снабжения и пр.)
-
преобразователей частоты винто-рулевых колонок морских платформ с динамическим позиционированием
-
преобразователей частоты двигателей газо- и нефтеперекачивающих насосных агрегатов
-
преобразователей частоты металлопрокатных станов
-
преобразователей частоты главных циркуляционных насосов атомной электростанции
-
