Выпрямитель БПТМ-250-0,4-1-Е-УХЛ4
Силовые блоки
| Категория: | Тиристорный ключ (AC-AC) |
| Номинальная мощность: | 86 кВт |
| Входное напряжение Uinput [В]: | 400(AC) х 3 |
| Выходное напряжение Uout [В]: | 400(AC) х 3 |
| Входной ток Iinput [A]: | 125(RMS) х 3 |
| Выходной ток Iout [A]: | 125(RMS) х 3 |
| Используемые компоненты: | Тиристор |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Описание

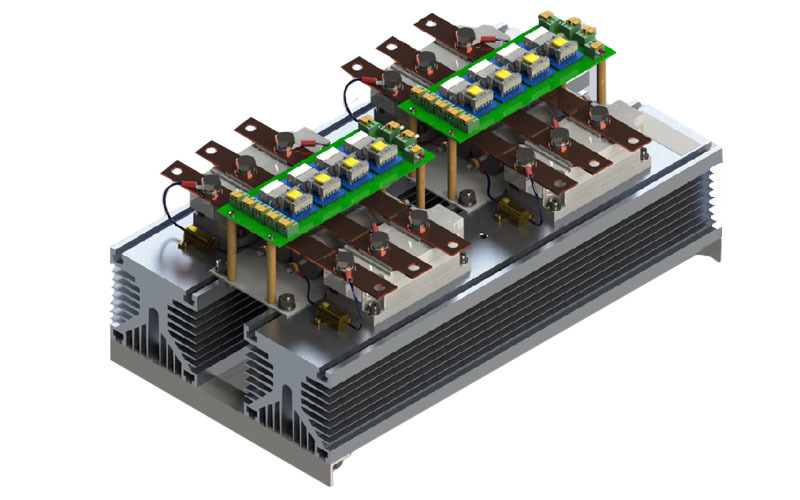

Тиристорный ключ БПТМ-250-0,4-1-Е-УХЛ4 — это силовой блок типа AC-AC на тиристорных модулях с воздушным охлаждением, предназначенный для бесконтактного переключения между двумя независимыми источниками трёхфазного переменного напряжения 400 В.
Блок обеспечивает коммутацию тока 125 А (RMS) в каждой фазе при номинальной мощности 86 кВт и применяется в качестве силового ключа в системах автоматического ввода резерва (АВР).

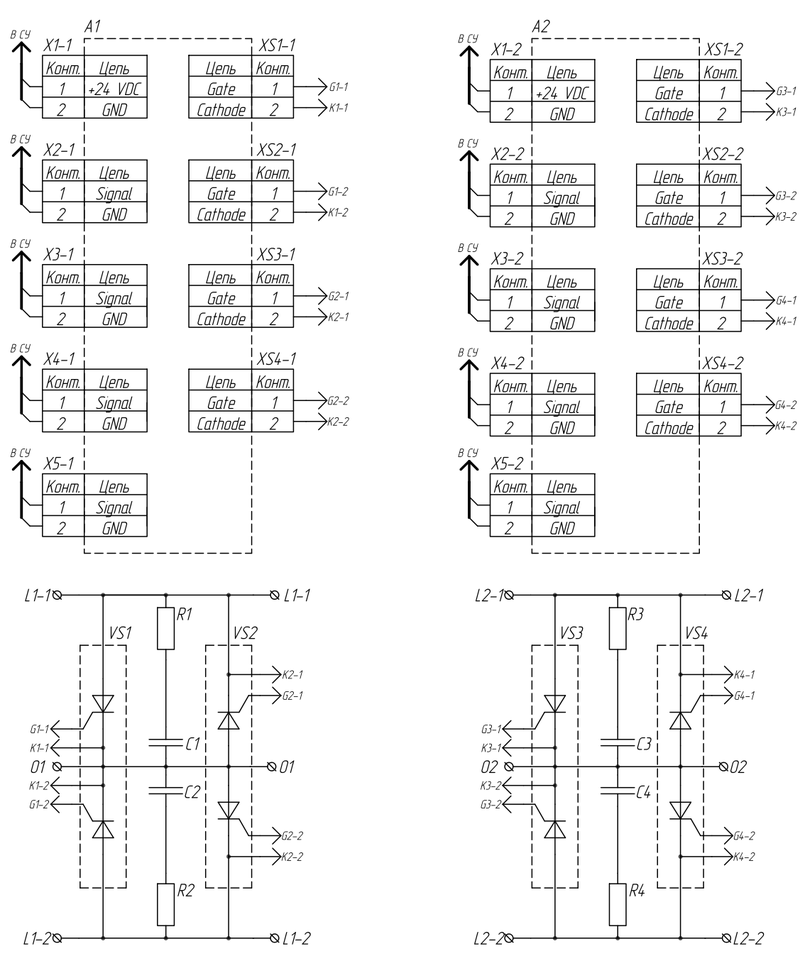

Блок подключается к двум независимым источникам напряжения (основному и резервному) и содержит два + два тиристорных модуля, установленных на разные охладители. Это означает, что в каждой фазе реализованы два встречно-параллельных тиристорных ключа — один для подключения основного источника, второй для резервного.
Такая схема обеспечивает поочерёдное подключение нагрузки к одному из двух источников без возможности одновременного включения. Тиристорный ключ переключает источник за время менее одного полупериода сетевой частоты (менее 10 мс при 50 Гц), что обеспечивает непрерывность питания ответственных потребителей.
Все силовые блоки производства АО «Протон-Электротекс» могут быть доукомплектованы по запросу: снабберными цепями для защиты от коммутационных перенапряжений, резистивными делителями, датчиками тока, напряжения и температуры, а также драйверами различных типов.
Разработка силовых сборок производится под индивидуальные требования заказчика — для подбора параметров достаточно заполнить специальную анкету.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Силовой тиристорный ключ БПТТ-2000-0,4-1-Е-УХЛ4 предназначен для быстрого включения резервного источника питания в сетях переменного трёхфазного напряжения 0,4 кВ при токе до 2000 А.
Принцип применения. Блок устанавливается в цепи резервного источника питания и обеспечивает его быстрое подключение к нагрузке при отказе основного источника. В нормальном режиме тиристорный ключ закрыт — нагрузка питается от основного источника. При выходе параметров основного источника за допустимые пределы (падение напряжения, исчезновение фазы, отклонение частоты) система управления АВР подаёт команду на открытие тиристорного ключа — и резервный источник подключается к нагрузке за время менее 10 мс.
При восстановлении основного источника ключ закрывается (тиристоры выключаются при следующем переходе тока через ноль) и нагрузка возвращается на основной источник.
Отличие от маломощного аналога БПТМ-250. В линейке «Протон-Электротекс» выпускается также тиристорный ключ БПТМ-250-0,4-1-Е-УХЛ4 (125 А) с двухканальной схемой 2+2 для переключения между двумя источниками. БПТТ-2000 — это одноканальный ключ мощностью 2000 А, предназначенный для быстрого подключения резервного источника в высоковольтных сильноточных системах.
При токе 2000 А и напряжении 400 В блок обеспечивает коммутацию мощности до 1386 кВА, что соответствует АВР на 800–1000 кВт . Типовые области применения:
• Силовые переключатели в системах двойного преобразования — быстрое переключение между инвертором и сетевым обходом без разрыва синусоиды.
• Быстрый ввод резерва на подстанциях и распределительных пунктах 0,4кВ — переключение питания собственных нужд между основным и резервным вводами за время менее 10 мс; • Секционные выключатели в двухсекционных подстанциях — быстрое соединение секций шин при отключении одного из вводов.
• Центры обработки данных (ЦОД) — быстрое переключение между независимыми вводами электроснабжения серверного оборудования; время переключения менее 10 мс исключает перезагрузку серверов;
• Больницы и медицинские учреждения — бесперебойное питание операционных, реанимаций, систем жизнеобеспечения.
• Резервирование питания технологических линий — переключение на резервный источник при отказе основного без остановки производства;
• Нефтегазовые объекты — быстрый ввод резерва для систем противоаварийной защиты, насосных станций, компрессорных установок.
• Подключение ДГУ к нагрузке — тиристорный ключ обеспечивает быстрое подключение дизель-генератора к шинам нагрузки после выхода на рабочий режим.
Силовые тиристорные ключи данного класса применяются там, где требуется быстродействующая бесконтактная коммутация резервного источника питания переменного тока 0,4 кВ с током до 2000 А, с минимальным временем переключения, непрерывным контролем исправности силовых ключей и высоким ресурсом циклирования.
