Выпрямитель БПТМ-600-1,0-1-Е-УХЛ4
Силовые блоки
| Категория: | Тиристорный ключ (AC-AC) |
| Номинальная мощность: | 883 кВт |
| Входное напряжение Uinput [В]: | 1000(AC) x 3 |
| Выходное напряжение Uout [В]: | 1000(AC) x 3 |
| Входной ток Iinput [A]: | 600(RMS) x 3 |
| Выходной ток Iout [A]: | 600(RMS) x 3 |
| Используемые компоненты: | Тиристор |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Описание

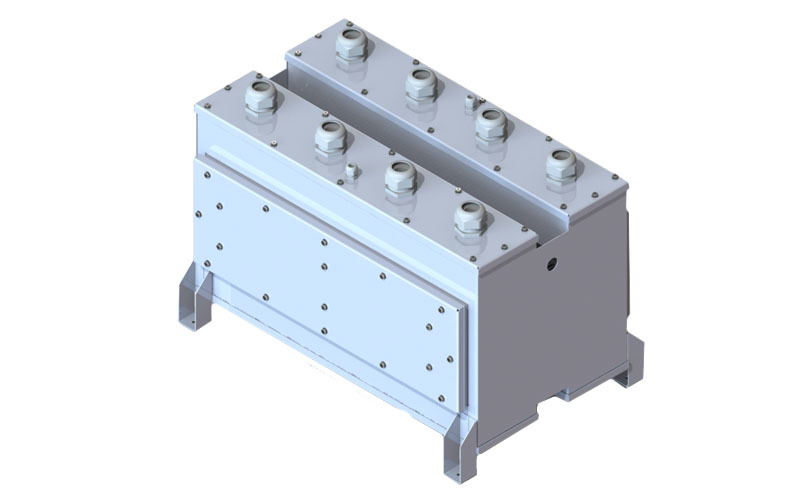

Тиристорный ключ БПТМ-600-1,0-1-Е-УХЛ4 — это силовой блок типа AC-AC на тиристорных модулях с воздушным охлаждением, предназначенный для бесконтактной коммутации нагрузки в трёхфазной сети переменного тока. Блок обеспечивает пропускание переменного напряжения 1000 В при действующем токе 600 А в каждой фазе и рассчитан на номинальную мощность 883 кВт.
Коммутация происходит полупроводниковыми ключами без механических контактов, что исключает износ и эрозию контактных поверхностей.
Ключ может не только включать и отключать нагрузку, но и регулировать действующее значение напряжения за счёт изменения угла отпирания, что позволяет реализовать плавный пуск электродвигателей.
Все силовые блоки производства АО «Протон-Электротекс» могут быть доукомплектованы по запросу: снабберными цепями для защиты от коммутационных перенапряжений, резистивными делителями, датчиками тока, напряжения и температуры, а также драйверами различных типов.
Разработка силовых сборок производится под индивидуальные требования заказчика — для подбора параметров достаточно заполнить специальную анкету.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Силовой тиристорный ключ БПТМ-600-1,0-1-Е-УХЛ4 предназначен для силовой коммутации линейных асинхронных двигателей (ЛАД) и других мощных асинхронных электроприводов в трёхфазной сети переменного тока напряжением 1000 В при токе до 600 А и мощности до 883 кВт. Типовые области применения:
• Системы магнитной левитации — поезда на магнитной подушке, где тиристорные ключи коммутируют секции путевой структуры;
• Линейные конвейеры на ЛАД — сортировочные линии, распределительные центры;
• Транспортные системы промышленных цехов — перемещение заготовок, деталей и готовой продукции между технологическими участками.
• Крановые приводы на линейных двигателях — краны с линейным приводом перемещения;
• Подъёмники и лифтовые системы — вертикальный транспорт с линейным приводом.
• Испытательные стенды — приводы для ударных и вибрационных испытаний.
• Плавный пуск асинхронных двигателей — тиристорный ключ плавно поднимает напряжение на обмотках, ограничивая пусковой ток на уровне 2–4 номиналов;
• Коммутация насосов, вентиляторов, компрессоров — бесконтактное включение/отключение мощных промышленных механизмов.
Силовые тиристорные ключи данного класса применяются там, где требуется надёжная бесконтактная коммутация линейных асинхронных двигателей и других мощных нагрузок переменного тока с высоким ресурсом циклирования, защитой от дуги и возможностью плавного пуска.
