Инвертор БПЧ-160-0,69-1-П-УХЛ4
Силовые блоки
| Категория: | Инвертор (DC-AC) |
| Номинальная мощность: | 92,5 кВт |
| Входное напряжение Uinput [В]: | 690(AC) х 3 |
| Выходное напряжение Uout [В]: | 680(AC) х 1 |
| Входной ток Iinput [A]: | 91(RMS) х 3 |
| Выходной ток Iout [A]: | 160(RMS) х 1 |
| Используемые компоненты: | IGBT |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Информационный лист Инвертор БПЧ-160-0,69-1-П-УХЛ4
- Описание

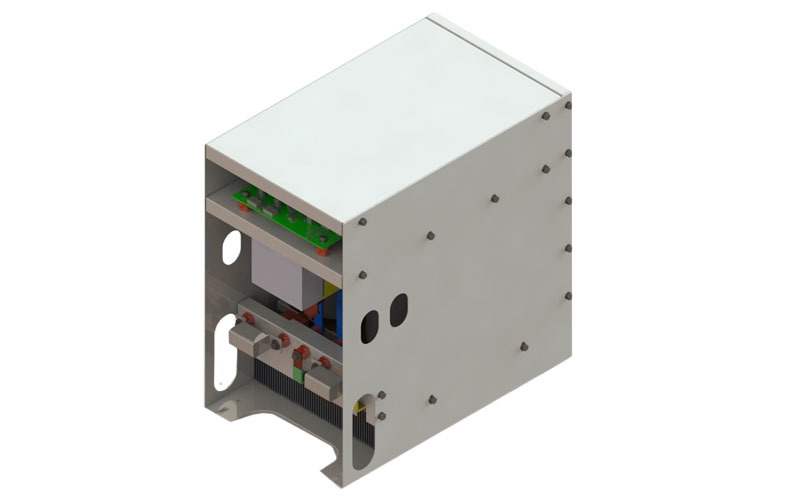

Силовой инвертор БПЧ-160-0,69-1-П-УХЛ4 (DC-AC) представляет собой ключевой элемент для построения каскадных высоковольтных преобразователей частоты (ПЧ).
Его основная функция — преобразование трехфазного переменного тока 690 В в однофазный переменный ток 680 В с заданной амплитудой, частотой и фазой, что обеспечивает высокое качество выходного напряжения для питания мощных высоковольтных двигателей (6 кВ и выше).
Технические особенности:

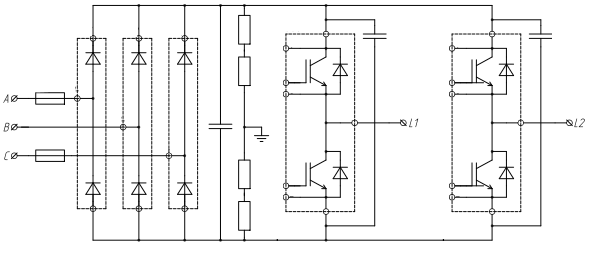

• Силовая схема: Включает трехфазный выпрямитель на диодных модулях и однофазный инвертор напряжения на двух полумостовых IGBT-модулях. Использование IGBT-ключей гарантирует высокую надежность и низкие потери.
• Система охлаждения: Эффективный радиатор с принудительным воздушным охлаждением обеспечивает стабильный тепловой режим силовых модулей в интенсивных режимах работы. • Управление: Комплектуется платами драйверов для точного управления IGBT-модулями, что необходимо для формирования качественного ШИМ-сигнала.
• Адаптивность: Разработан для работы в климатическом исполнении УХЛ, категория размещения 4, что подтверждает его стойкость к сложным условиям эксплуатации.
• Гибкость конфигурации: Возможна комплектация снабберными цепями, делителями напряжения, датчиками тока, напряжения и температуры, что позволяет адаптировать блок под конкретные требования заказчика.
АО «Протон-Электротекс» предлагает разработку силовых сборок на основе данного инвертора и других компонентов по индивидуальным параметрам. Для этого достаточно заполнить специальную анкету. Мы производим высоковольтные преобразователи частоты, которые отличаются высоким КПД, низким уровнем гармоник и надежностью, что подтверждается десятилетиями работы в тяжелой промышленности.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Блок силовой инверторный БПЧ-160-0,69-1-П-УХЛ4 спроектирован для использования в составе каскадных многоуровневых преобразователей частоты (КМПЧ).
В таких системах несколько идентичных силовых блоков объединяются для формирования высоковольтного (6-10 кВ) и высококачественного выходного напряжения, что позволяет эффективно управлять мощными электродвигателями.
Это решение востребовано в следующих отраслях и применениях:
• Тяжелая промышленность: для плавного пуска и энергосберегающего регулирования вентиляторов, дымососов, компрессоров, насосов и конвейеров на горно-обогатительных и металлургических предприятиях.
• Энергетика: в системах собственных нужд тепловых и гидроэлектростанций для управления питательными, циркуляционными и сетевыми насосами, а также дутьевыми вентиляторами.
• ЖКХ и водное хозяйство: для управления мощными насосными агрегатами систем водоснабжения и водоотведения, позволяя избежать гидроударов и снизить энергопотребление.
• Нефтегазовая и химическая промышленность: для привода центробежных компрессоров, насосов для перекачки жидкостей и другого ответственного оборудования.
Применение каскадных преобразователей частоты на основе таких инверторов обеспечивает синусоидальную форму выходного напряжения, снижает нагрузку на изоляцию двигателя и продлевает срок службы оборудования.
