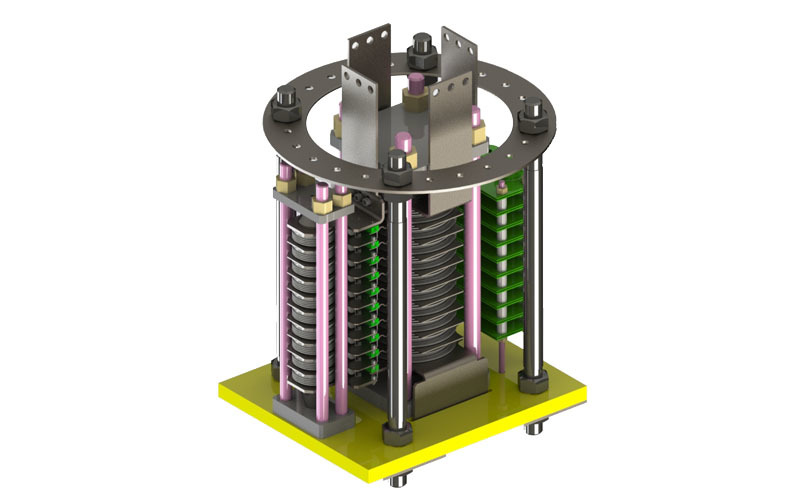

Импульсный блок БИМТ-250000-28,0-1-Е-УХЛ4
Силовые блоки
| Категория: | Импульсный блок |
| Номинальная мощность: | - |
| Входное напряжение Uinput [В]: | 25000 |
| Выходное напряжение Uout [В]: | - |
| Входной ток Iinput [A]: | - |
| Выходной ток Iout [A]: | 250000 |
| Используемые компоненты: | Тиристор |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Информационный лист Импульсный блок БИМТ-250000-28,0-1-Е-УХЛ4
- Описание
Импульсный блок БИМТ-250000-28,0-1-Е-УХЛ4 — это силовой полупроводниковый коммутатор импульсного тока, предназначенный для формирования одиночного импульса тока амплитудой до 250 000 А (250 кА) при коммутируемом напряжении 25 000 В (25 кВ).
Блок построен на специально разработанных импульсных тиристорах с воздушным охлаждением и применяется в мощных импульсных электрофизических установках . Режим работы — коммутация единичного импульса. Блок не предназначен для непрерывного преобразования напряжения или тока. Его задача — одномоментно пропустить через нагрузку мощный импульс тока, накопленный в конденсаторной батарее или индуктивном накопителе энергии.
Длительность импульса составляет от 100 до 1000 микросекунд, что соответствует режиму работы электрофизических установок импульсного типа. При коммутации импульсов с высокой скоростью нарастания тока критически важно обеспечить одновременное включение всех тиристоров в последовательной сборке.

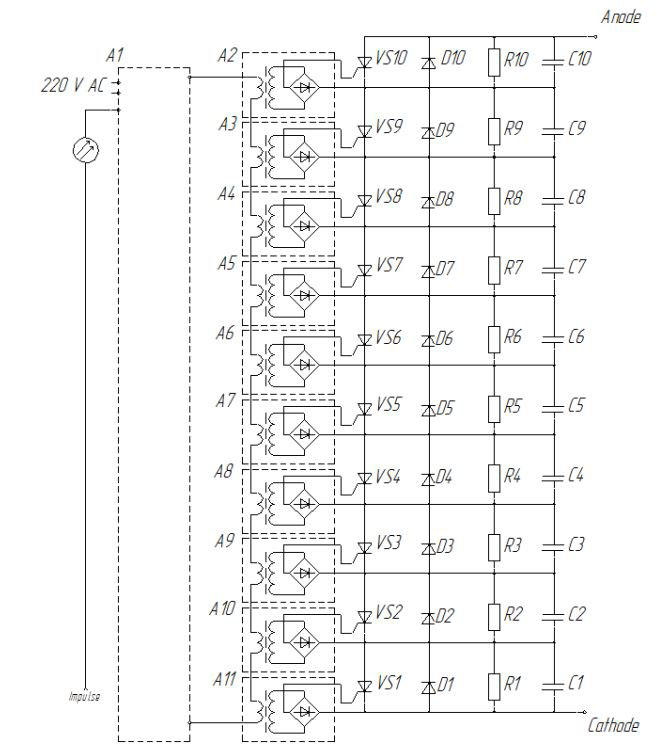

Разброс времени задержки включения между приборами приводит к перегрузке тиристора, открывшегося первым, — на нём кратковременно концентрируется всё напряжение столба. Для решения этой проблемы блок оснащён импульсом управления с высокой скоростью нарастания, который обеспечивает синхронность выключения (отпирания) последовательно соединённых тиристоров.
Все силовые блоки производства АО «Протон-Электротекс» могут быть доукомплектованы по запросу: снабберными цепями для защиты от коммутационных перенапряжений, резистивными делителями, датчиками тока, напряжения и температуры, а также драйверами различных типов.
Разработка силовых сборок производится под индивидуальные требования заказчика — для подбора параметров достаточно заполнить специальную анкету.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Импульсный блок БИМТ-250000-28,0-1-Е-УХЛ4 предназначен для применения в импульсных системах — установках, где энергия накапливается в конденсаторной батарее или индуктивном накопителе и затем выделяется в нагрузке в виде короткого мощного импульса тока.
Принцип работы в составе импульсной системы. В паузе между импульсами конденсаторная батарея заряжается от источника постоянного напряжения до требуемого уровня (до 25 кВ). Тиристорный ключ блока закрыт — нагрузка отключена от источника энергии.
По команде системы управления на тиристорный столб подаётся мощный импульс управления с высокой скоростью нарастания — все тиристоры открываются практически одновременно, и конденсаторная батарея разряжается через нагрузку. Форма импульса тока определяется параметрами разрядного контура (ёмкостью конденсаторов, индуктивностью контура и сопротивлением нагрузки) и может быть близкой к полусинусоиде с длительностью от 100 до 1000 микросекунд.
Типовые области применения:
• Токамаки и установки управляемого термоядерного синтеза — импульсное питание обмоток магнитной системы для удержания плазмы; токи в обмотках достигают десятков и сотен килоампер при длительности импульса от сотен миллисекунд до секунд;
• Ускорители заряженных частиц — импульсное питание электромагнитов и источников питания мощных электровакуумных приборов (клистронов, магнетронов);
• Импульсные генераторы мощного рентгеновского излучения — питание рентгеновских трубок в импульсном режиме для дефектоскопии и диагностики. Разрядка конденсаторов (емкостные накопители энергии):
• Конденсаторные батареи импульсных установок — разряд предварительно заряженной батареи через нагрузку для получения импульса тока заданной амплитуды и формы; блок выполняет функцию полупроводникового разрядника;
• Системы накопления и коммутации электрической энергии — разрядные ключи ёмкостных накопителей с импульсным током до 100 кА и более при напряжении до 12–25 кВ.
• Импульсные испытательные стенды — воспроизведение импульсных воздействий (грозовых импульсов, коммутационных перенапряжений) для проверки изоляции высоковольтного оборудования; генераторы импульсных напряжений и токов;
Импульсные тиристорные блоки данного класса применяются там, где требуется коммутация импульсов тока с экстремально высокой амплитудой (до 250 кА) при высоком напряжении (до 25 кВ), с высокой скоростью нарастания тока и ресурсом сотен тысяч циклов коммутации.
