Импульсный блок БИМТ-500-9,0-1-Е-УХЛ4
Силовые блоки
| Категория: | Импульсный блок |
| Номинальная мощность: | - |
| Входное напряжение Uinput [В]: | 9000 |
| Выходное напряжение Uout [В]: | - |
| Входной ток Iinput [A]: | - |
| Выходной ток Iout [A]: | 500 |
| Используемые компоненты: | Тиристор |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Описание

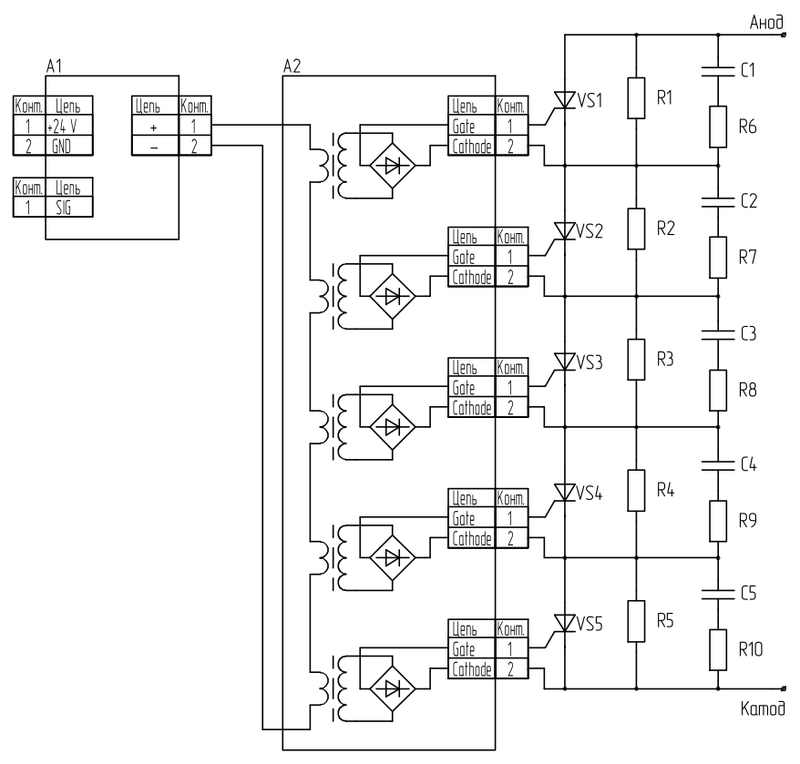

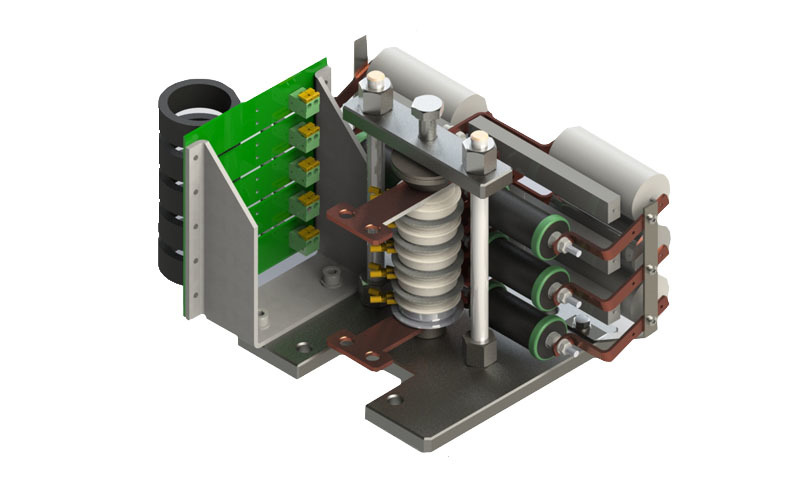

Импульсный блок БИМТ-500-9,0-1-Е-УХЛ4 — это силовой полупроводниковый коммутатор импульсного тока, предназначенный для формирования одиночного импульса тока амплитудой до 500 А при коммутируемом напряжении 9000 В (9 кВ).
Блок построен на тиристорах с воздушным охлаждением и применяется в импульсных электрофизических установках и системах разрядки конденсаторов.
Режим работы — коммутация единичного импульса. Блок не предназначен для непрерывного преобразования напряжения или тока.
Его задача — одномоментно пропустить через нагрузку импульс тока, накопленный в конденсаторной батарее или индуктивном накопителе энергии. Длительность импульса составляет от 100 до 1000 микросекунд, что соответствует режиму работы электрофизических установок импульсного типа.
Все силовые блоки производства АО «Протон-Электротекс» могут быть доукомплектованы по запросу: снабберными цепями для защиты от коммутационных перенапряжений, резистивными делителями, датчиками тока, напряжения и температуры, а также драйверами различных типов.
Разработка силовых сборок производится под индивидуальные требования заказчика — для подбора параметров достаточно заполнить специальную анкету.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Импульсный блок БИМТ-500-9,0-1-Е-УХЛ4 предназначен для применения в импульсных системах — установках, где энергия накапливается в конденсаторной батарее или индуктивном накопителе и затем выделяется в нагрузке в виде короткого мощного импульса тока.
Принцип работы в составе импульсной системы. В паузе между импульсами конденсаторная батарея заряжается от источника постоянного напряжения до требуемого уровня (до 9 кВ). Тиристорный ключ блока закрыт — нагрузка отключена от источника энергии.
По команде системы управления на тиристорный столб подаётся импульс управления — все тиристоры открываются практически одновременно, и конденсаторная батарея разряжается через нагрузку. Форма импульса тока определяется параметрами разрядного контура (ёмкостью конденсаторов, индуктивностью контура и сопротивлением нагрузки) и может быть близкой к полусинусоиде с длительностью от 100 до 1000 микросекунд . Отличие от старшей модели БИМТ-5200.
При одинаковом напряжении 9 кВ блок БИМТ-500 коммутирует импульс тока 500 А, а БИМТ-5200 — 5200 А, более чем в десять раз больше. БИМТ-5200 оснащается специально разработанными импульсными тиристорами с высокой стойкостью к di/dt и импульсом управления с высокой скоростью нарастания для синхронного включения . БИМТ-500 предназначен для применений с меньшими токами, где достаточно стандартных тиристоров в последовательной сборке. Типовые области применения:
• Конденсаторные батареи импульсных установок — разряд предварительно заряженной батареи через нагрузку для получения импульса тока заданной амплитуды и формы; блок выполняет функцию полупроводникового разрядника;
• Системы накопления и коммутации электрической энергии — разрядные ключи ёмкостных накопителей с импульсным током до 500 А при напряжении до 9 кВ.
• Модуляторы с ёмкостным накопителем — формирование высоковольтных импульсов для питания электровакуумных приборов (клистронов, магнетронов); тиристорный ключ заменяет газоразрядные коммутаторы и водородные тиратроны, обеспечивая больший ресурс и отсутствие деградации;
• Питание электромагнитов и катушек — импульсное питание обмоток с индуктивным характером нагрузки;
• Установки для магнитоимпульсной обработки металлов — формирование импульса тока для создания импульсного магнитного поля.
• Импульсные испытательные стенды — воспроизведение импульсных воздействий (коммутационных перенапряжений) для проверки изоляции высоковольтного оборудования; генераторы импульсных напряжений и токов;
Импульсные тиристорные блоки данного класса применяются там, где требуется коммутация импульсов тока с амплитудой до 500 А при высоком напряжении 9 кВ, с ресурсом сотен тысяч циклов коммутации и без механического износа.
