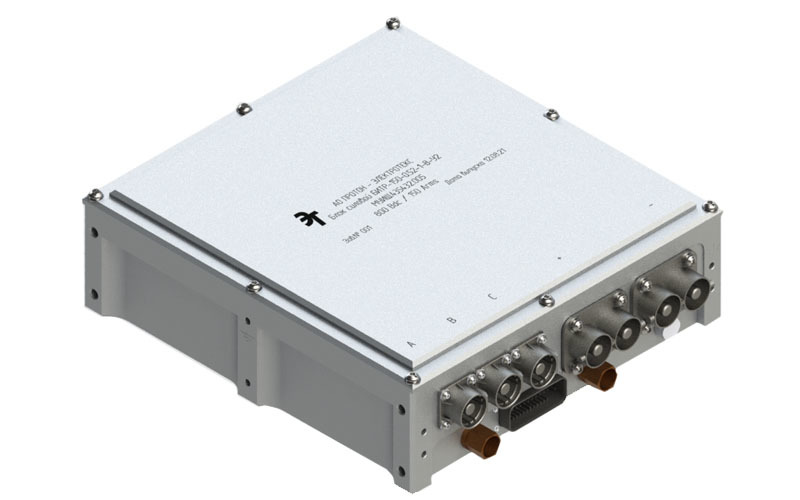

Инвертор БИТР-150-0,52-1-В-У2

Силовые блоки

Категория:	Инвертор (DC-AC)
Номинальная мощность:	115 кВт
Входное напряжение Uinput [В]:	750(DC)
Выходное напряжение Uout [В]:	520(AC) х 3
Входной ток Iinput [A]:	153(DC)
Выходной ток Iout [A]:	150(RMS) х 3
Используемые компоненты:	IGBT
Тип охлаждения:	Жидкостное

Отправить запрос в 1 кликЗадать вопрос

• Документы и сертификаты
  • Информационный лист Инвертор БИТР-150-0,52-1-В-У2
• Описание

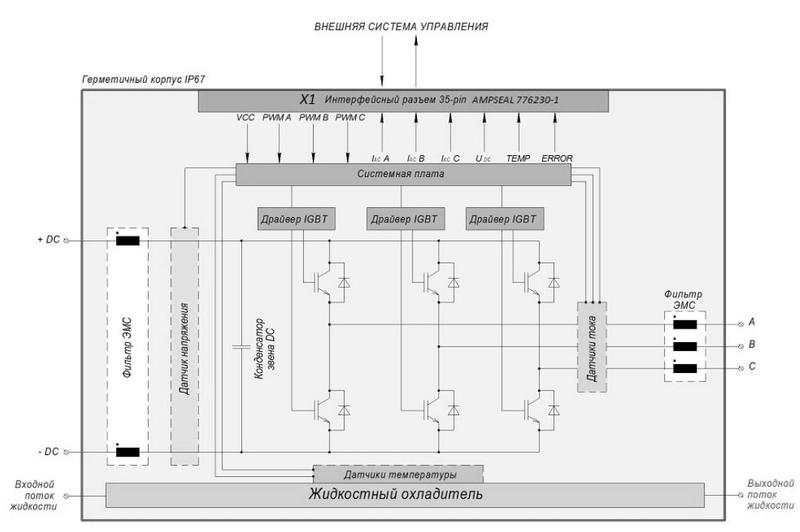

  Инвертор БИТР-150-0,52-1-В-У2 — это трёхфазный тяговый инвертор типа DC-AC, построенный на IGBT-модулях и предназначенный для преобразования постоянного тока от аккумуляторной батареи в трёхфазный переменный ток для питания тягового электродвигателя. Блок обеспечивает номинальную выходную мощность 115 кВт при входном напряжении 750 В постоянного тока и выходном фазном токе 150 А. Ключевые особенности:

  • Высокая плотность энергии — 9 кВт/кг. Инвертор обеспечивает большую удельную мощность при минимальных габаритах и массе, что критично для транспортных применений;

  • Корпус со степенью защиты IP67. Полная герметизация от пыли и струй воды позволяет монтировать блок в подкапотном пространстве или на шасси транспортного средства;

  • Жидкостное охлаждение. Обеспечивает эффективный отвод тепла от IGBT-модулей при высоких нагрузках и в условиях ограниченного воздушного потока;     • Высокая перегрузочная способность. Блок выдерживает кратковременные пиковые нагрузки, характерные для режимов разгона и торможения электротранспорта;

  • EMC-фильтры. Встроенные фильтры электромагнитной совместимости снижают уровень помех, излучаемых силовой частью, и обеспечивают соответствие требованиям ЭМС для транспортных средств. Данное решение является результатом глубокой инженерной проработки и ориентировано на производителей электрического транспорта и систем хранения энергии.

  По своим техническим и коммерческим параметрам инвертор конкурентоспособен с лучшими зарубежными аналогами.

  Все силовые блоки производства АО «Протон-Электротекс» могут быть доукомплектованы по запросу: снабберными цепями, резистивными делителями, датчиками тока, напряжения и температуры, драйверами различных типов. Разработка силовых сборок производится под индивидуальные требования заказчика — для подбора параметров достаточно заполнить специальную анкету.

• Где применяются

  Силовой блок БИТР-721-1-1-1-П-УХЛ4 предназначен для применения в составе инверторов солнечных электростанций (СЭС) мощностью 750 и 1500 кВт, подключаемых к сети постоянного напряжения до 1500 В . Типовые области применения:

  • Сетевые инверторы солнечных электростанций — преобразование энергии фотоэлектрических панелей для передачи в электрическую сеть;

  • Централизованные солнечные станции мощностью от 750 кВт до нескольких МВт;

  • Системы накопления энергии (ESS) — трёхуровневая топология NPC поддерживает двунаправленный поток энергии, что позволяет использовать блоки в составе накопителей с рекуперацией в сеть;

  • Гибридные солнечные станции с аккумуляторным накоплением — трёхуровневая схема обеспечивает интеграцию солнечных панелей и батарей в едином преобразователе;

  • Промышленные объекты с собственным солнечным генерированием — заводы, логистические центры, данные-центры. Трёхуровневые IGBT-инверторы данного класса применяются там, где требуется высокоэффективное преобразование постоянного тока 1100–1500 В в переменный ток сетевого качества с минимальными потерями, низким уровнем гармоник и высокой надёжностью при круглосуточной эксплуатации.

  Параллельное соединение блоков позволяет строить инверторы различной мощности: один блок обеспечивает 476 кВт, параллельное включение нескольких ячеек — 750 кВт, а при увеличении количества — до 1500 кВт и выше. Это обеспечивает модульность конструкции и масштабируемость системы без изменения базового блока.

  Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
