Выпрямитель БВМ-120-0,4-1-П-УХЛ4
Силовые блоки
| Категория: | Выпрямитель (AC-DC) |
| Номинальная мощность: | 68 кВт |
| Входное напряжение Uinput [В]: | 400(AC) х 3 |
| Выходное напряжение Uout [В]: | 560 |
| Входной ток Iinput [A]: | 98(RMS) х 3 |
| Выходной ток Iout [A]: | 120 |
| Используемые компоненты: | Диод |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Описание

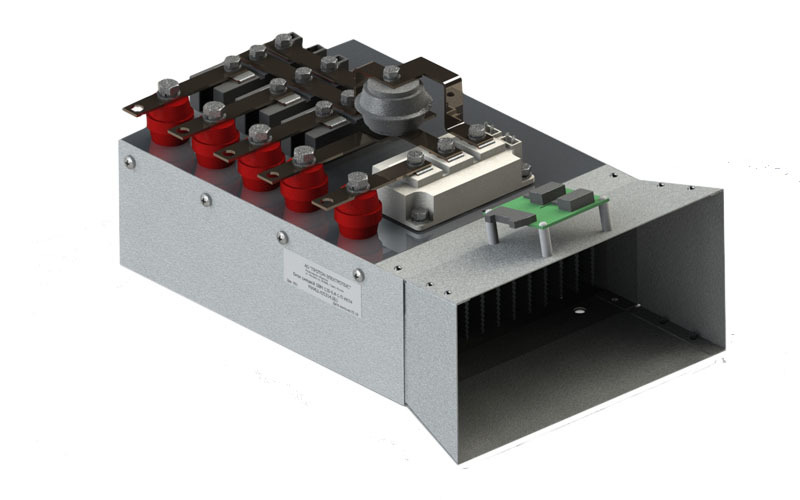

Выпрямитель БВМ-120-0,4-1-П-УХЛ4 — это неуправляемый силовой выпрямительный блок типа AC-DC, предназначенный для преобразования трёхфазного переменного напряжения 400 В в постоянное напряжение 560 В. Блок построен на диодных модулях с воздушным охлаждением и рассчитан на номинальную мощность 68 кВт при выходном токе 120 А.

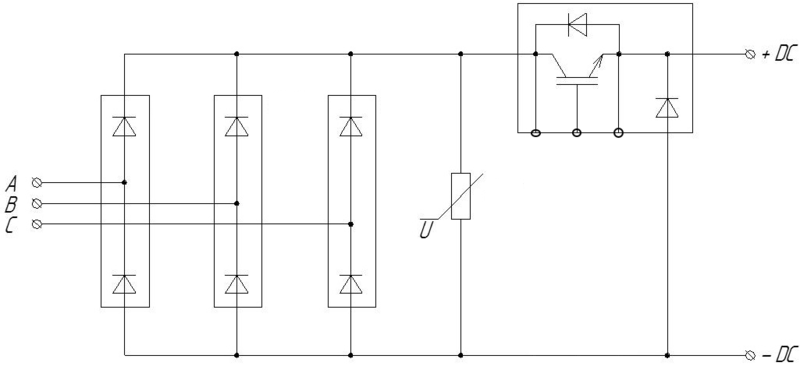

В отличие от базового неуправляемого диодного выпрямителя, блок дополнительно оснащён транзисторным модулем, который обеспечивает включение и отключение нагрузки по команде системы управления. Это позволяет оперативно подключать или отключать потребитель постоянного тока без использования внешних контакторов, а также реализовать защиту от перегрузки по току.
Все силовые блоки производства АО «Протон-Электротекс» могут быть доукомплектованы по запросу: снабберными цепями для защиты от коммутационных перенапряжений, резистивными делителями, датчиками тока, напряжения и температуры, а также драйверами различных типов. Разработка силовых сборок производится под индивидуальные требования заказчика — для подбора параметров достаточно заполнить специальную анкету.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Силовой выпрямитель БВМ-120-0,4-1-П-УХЛ4 применяется для преобразования трёхфазного переменного напряжения 400 В в постоянное напряжение 560 В с возможностью включения и отключения нагрузки с помощью транзисторного ключа.
Отличие от тиристорного варианта. В линейке Протон-Электротекс выпускается также модификация БВМ-120-0,4-1-Е-УХЛ4 на тиристорных модулях, которая обеспечивает регулируемое выпрямление с фазовым управлением выходного напряжения.
Диодная модификация «П» не регулирует уровень выходного напряжения — она выдаёт фиксированное значение, определяемое входным сетевым напряжением, но даёт возможность полного включения и отключения нагрузки транзисторным ключом. Выбор между вариантами зависит от задачи: если нужна регулировка напряжения — выбирают тиристорный выпрямитель, если достаточно коммутации нагрузки — диодный с транзисторным ключом. Типовые области применения:
• Выпрямитель звена постоянного тока — входной каскад преобразователя частоты, питающий инвертор постоянным напряжением 560 В;
• Предзаряд конденсаторов DC-шины — транзисторный ключ обеспечивает контролируемое подключение нагрузки к заряженному звену постоянного тока.
• Промышленные блоки питания DC — питание оборудования постоянным током 560 В от трёхфазной сети 400 В ;
• Зарядно-выпрямительные устройства — заряд аккумуляторных батарей и буферное питание потребителей постоянного тока.
• Выпрямительный каскад ИБП — преобразование сетевого переменного тока в постоянный для питания инвертора и заряда аккумуляторной батареи.
• Питание технологическим током — гальванические ванны, электролизные установки, где требуются большие постоянные токи при относительно низком напряжении.
Неуправляемые диодные выпрямители данного класса применяются там, где не требуется регулировка выходного напряжения, но нужна надёжная коммутация нагрузки, защита от перенапряжений и работа в составе промышленных преобразовательных систем.
