Выпрямитель БВМ-120-0,4-1-Е-УХЛ4
Силовые блоки
| Категория: | Выпрямитель (AC-DC) |
| Номинальная мощность: | 68 кВт |
| Входное напряжение Uinput [В]: | 400(AC) х 3 |
| Выходное напряжение Uout [В]: | 560 |
| Входной ток Iinput [A]: | 98(RMS) х 3 |
| Выходной ток Iout [A]: | 120 |
| Используемые компоненты: | Тиристор |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Описание
Выпрямитель БВМ-120-0,4-1-Е-УХЛ4 — это управляемый силовой выпрямительный блок типа AC-DC на тиристорных модулях с воздушным охлаждением. Блок предназначен для преобразования трёхфазного переменного напряжения 400 В в регулируемое постоянное напряжение в диапазоне 0–560 В при номинальном токе 120 А и мощности 68 кВт. Ключевые конструктивные и функциональные особенности:

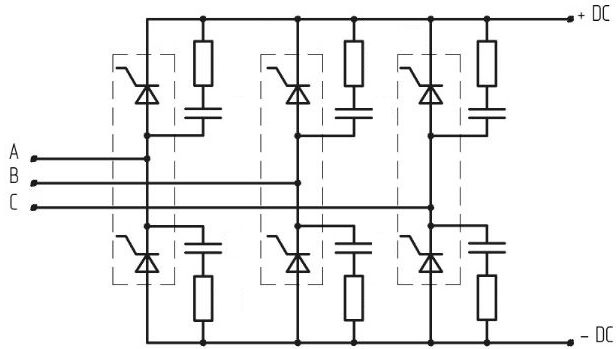

• Управляемое выпрямление: Три тиристорных модуля обеспечивают полный контроль над процессом преобразования трехфазного переменного тока (400 В) в постоянный (560 В). Это позволяет точно устанавливать необходимый уровень выходного напряжения и ограничивать пусковые токи.
• Встроенная защита: Каждый тиристорный модуль оснащен снабберными цепями (RC-цепочками), которые защищают силовые ключи от коммутационных перенапряжений и импульсных помех, значительно повышая надежность и срок службы блока.

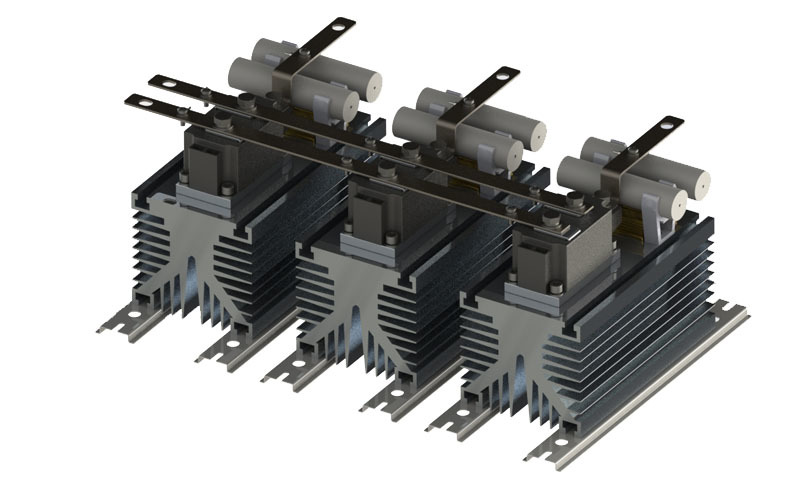

• Эффективное охлаждение: Все силовые модули установлены на общем радиаторе с принудительным воздушным охлаждением, что обеспечивает стабильный тепловой режим даже при длительной работе на полной мощности (68 кВт).
• Надежность и долговечность: Тиристорная технология известна своей исключительной надежностью и устойчивостью к перегрузкам, что подтверждено десятилетиями использования в промышленной электронике.
• Адаптация к заказчику: Как и все силовые блоки «Протон-Электротекс», данная модель может быть дополнительно укомплектована резистивными делителями, датчиками тока и напряжения, а также другими компонентами по требованию клиента. Климатическое исполнение УХЛ4 гарантирует его работоспособность в различных условиях.
Для разработки силовой сборки по индивидуальным параметрам заполните специальную анкету
- Где применяются
Благодаря возможности плавного регулирования выходного напряжения, блок БВМ-120-0,4-1-Е-УХЛ4 является оптимальным решением для широкого круга применений, где требуется управляемый и стабильный источник постоянного тока:
• Зарядно-выпрямительные устройства (ЗВУ): Основное и самое эффективное применение — в составе мощных зарядных станций для аккумуляторных батарей. Тиристорное управление позволяет реализовать различные алгоритмы заряда (стабильным током, стабильным напряжением, комбинированный), что продлевает срок службы батарей и обеспечивает их полную зарядку.
• Системы бесперебойного питания (ИБП): Используется в мощных ИБП для выпрямления сетевого напряжения и поддержания заряда аккумуляторных батарей, обеспечивая готовность к переходу на резервное питание.
• Управление электроприводами: Применяется в качестве управляемого выпрямителя в системах управления двигателями постоянного тока (электроприводы постоянного тока) для регулирования скорости вращения, например, в металлорежущих станках, подъемно-транспортном оборудовании и экструдерах.
• Лабораторные и испытательные стенды: Служит основой для создания регулируемых источников питания постоянного тока, используемых для тестирования и отладки различных электротехнических устройств и компонентов.
