Диод Д063-11500

Диоды

URRM [В min] [В min]:	200
URRM [В max] [В max]:	400
IFAV [A]:	11500
Tc:	85
UFM (Tc=25°С) [В]:	1.05
IFM (Tc=25°С) [A]:	6300
U(TO)/Tjmax [В]:	0.73
rT/Tjmax [мОм]:	0.026
Tjmax [°С]:	180
Rthjc [°С/Вт]:	0.0058
Корпус:	D.W1
Исполнение:	таблеточное
Тип:	сварочный

Отправить запрос в 1 кликЗадать вопрос

• Документы и сертификаты
  • Информационный лист Диод Д063-11500
  • Рекомендации по применению Открыть PDF
• Описание

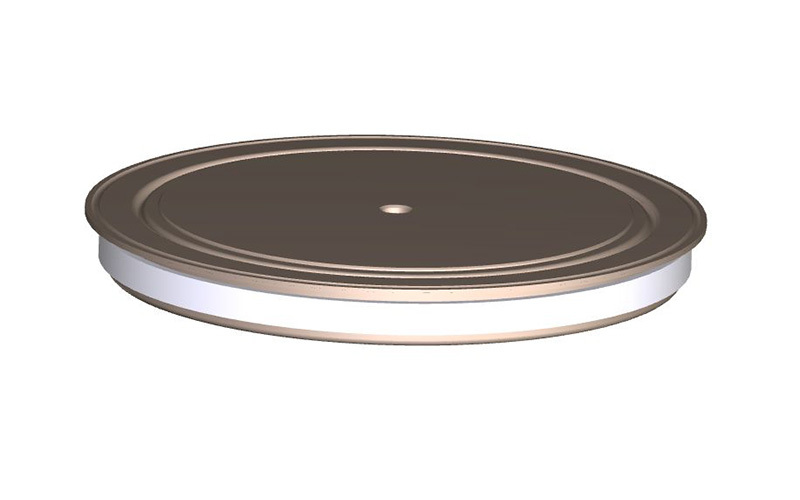

  Д063-11500  – это сварочный диод в таблеточном исполнении. Имеет повторяющееся импульсное обратное напряжение URRM 200-400 В и низкие статические потери. Средний прямой ток IFAV равен 11500 A. Стандартизированная конструкция упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 180 °C. Диаметр контактной поверхности 57 мм.

  Сварочные диоды серии "Д0" от Протон-Электротекс отличаются следующими особенностями:
  ∙ способность пропускать высокий средний прямой ток, которая позволяет сократить число параллельно включенных приборов;
  ∙ высокая устойчивость к электротермоциклированию, что означает долгий срок службы прибора;
  ∙ минимальные статические потери;
  ∙ высокая макcимально допустимая температура перехода (Tjmax), что позволяет диодам проводить большие токи при учёте системы охлаждения;
  ∙ возможность двухстороннего охлаждения;
  ∙ оптимизирован для сильноточных выпрямителей;
  ∙ очень низкое тепловое сопротивление;
  ∙ предназначаются для среднечастотного сварочного оборудования.

  По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой диод для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.

  Чтобы купить диод Д063-11500, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.

• Где применяются

  Сварочные диоды в основном применяются в машинах контактной сварки. Особенностью работы диодов в сварочных машинах являются краткосрочные циклы пропускания импульсов тока, приводящих к разогреву полупроводниковой структуры, и затем дальнейшее ее охлаждение. В результате приборы подвергаются регулярному циклическому термомеханическому стрессу. Всё это диктует жесткие требования к статическим и динамическим характеристикам приборов.
