Диод Д271-500
Диоды
URRM [В min] [В min]: | 600 |
URRM [В max] [В max]: | 1200 |
IFAV [A]: | 500 |
Tc: | 136 |
UFM (Tc=25°С) [В]: | 1.40 |
IFM (Tc=25°С) [A]: | 1570 |
U(TO)/Tjmax [В]: | 0.809 |
rT/Tjmax [мОм]: | 0.376 |
Tjmax [°С]: | 190 |
Rthjc [°С/Вт]: | 0.085 |
Корпус: | D.SB2 |
Резьба/ Длина резьбы/ Размер под ключ: | -24-1,5/19/SW45 |
Исполнение: | штыревое |
Тип: | выпрямительный |
Рекомендуемые охладители: | О181О281 |
- Документы и сертификаты
- Информационный лист Диод Д271-500
- Рекомендации по применению Открыть PDF
- Описание

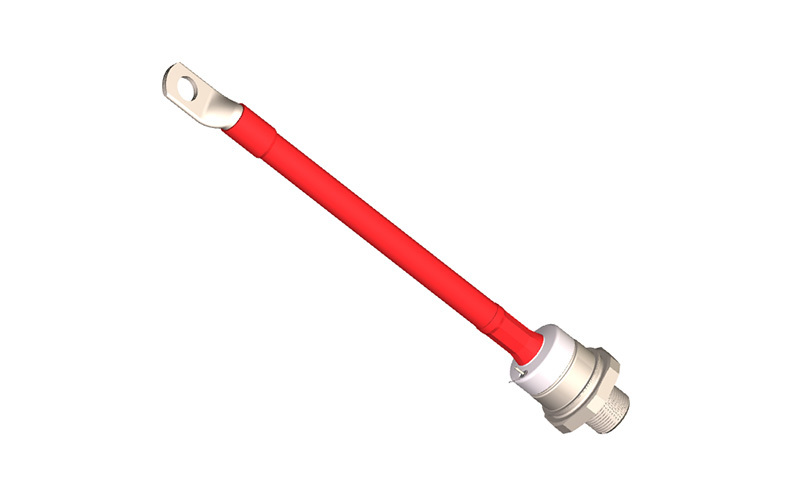

Д271-500 – это выпрямительный диод в штыревом исполнении. Имеет повторяющееся импульсное обратное напряжение URRM 600-1200 В и низкие статические потери. Средний прямой ток IFAV 500А. Стандартизированная конструкция упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 190 °C.

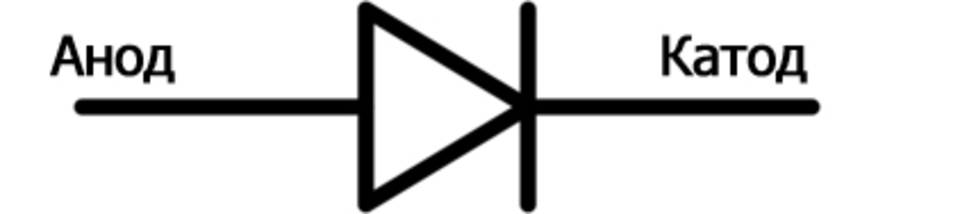

Выпрямительные диоды являются одним из самым распространенных видов силовых ключей. Они предназначены для применения в цепях постоянного и переменного тока частотой до 500 Гц в электротехнических устройствах общего назначения. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода. Приборы имеют герметичный корпус, который изолирует функциональную часть полупроводниковый элемент от воздействия внешней окружающей среды.
Выпрямительные диоды от Протон-Электротекс отличаются следующими особенностями:
∙ высокая стойкость к электротермоциклированию;
∙ низкие статические и динамические потери;
∙ высокая надежность означает минимальный простой оборудования;
∙ оптимизация для промышленного применения.
По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой диод для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.Чтобы купить диод Д271-500, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.
- Где применяются
Выпрямительные мосты, тяговые преобразователи, электропривод, инверторы.
