Диод ДЧ253-1000
Диоды
URRM [В min] [В min]: | 2000 |
URRM [В max] [В max]: | 2400 |
IFAV [A]: | 1000 |
Tc: | 87 |
UFM (Tc=25°С) [В]: | 2.20 |
IFM (Tc=25°С) [A]: | 3140 |
U(TO)/Tjmax [В]: | 1.344 |
rT/Tjmax [мОм]: | 0.301 |
trr/Tjmax [мкс]: | 4.00 |
Tjmax [°С]: | 125 |
Rthjc [°С/Вт]: | 0.0180 |
Корпус: | D.D2 |
Исполнение: | таблеточное |
Тип: | быстровосстанавливающийся |
Рекомендуемые охладители: | О153О253 |
- Документы и сертификаты
- Информационный лист Диод ДЧ253-1000
- Рекомендации по применению Открыть PDF
- Описание

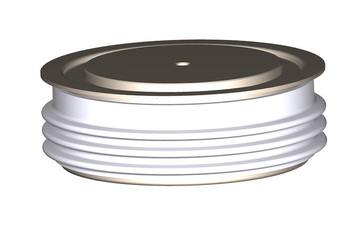

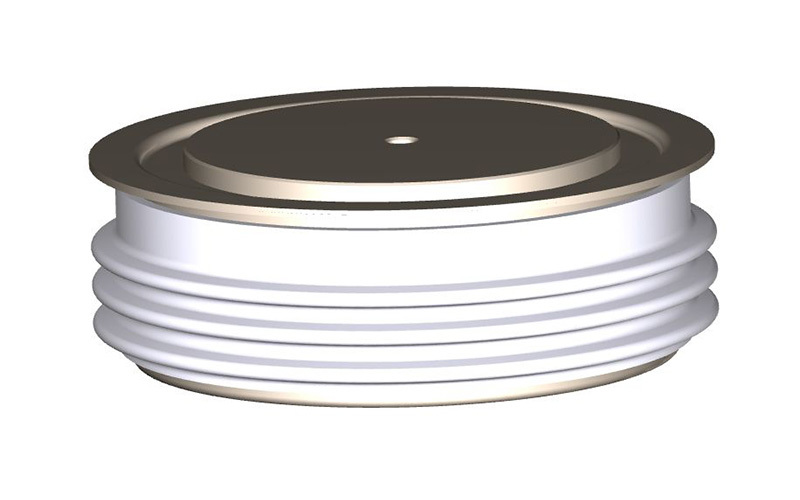

ДЧ253-1000 – это быстровосстанавливающийся диод в таблеточном исполнении. Имеет повторяющееся импульсное обратное напряжение URRM 2000-2400 В и низкие статические потери. Средний прямой ток IFAV 1000А. Стандартизированная конструкция упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 125 °C. Диаметр контактной поверхности 51 мм.
Быстровосстанавливающиеся (частотные) диоды применяются в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока частоты 2000 Гц и выше, в различных силовых установках, в которых требуются малые времена обратного восстановления trr и малые значения заряда восстановления Qrr. Отличительной особенностью данного типа диодов является высокая нагрузочная способностью по току при высоких частотах.
Быстровосстанавливающиеся диоды от Протон-Электротекс отличаются следующими особенностями:
∙ высокая стойкость к электротермоциклированию;
∙ низкие динамические потери;
∙ малые значения времени обратного восстановления и заряда обратного восстановления;
∙ высокая надежность означает минимальный простой оборудования;
∙ оптимизация для промышленного применения.
По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой диод для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.Чтобы купить диод ДЧ253-1000, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.
- Где применяются
Мощные электроприводы постоянного тока в промышленности и транспорте, выпрямители для электрометаллургии, инверторах, преобразователи частоты для транспорта, источники бесперебойного питания.
