IGBT MIRA-IRB12LA-75N
IGBT модули
| UCES [В]: | 1200 |
| ICnom [A]: | 75 |
| Технология кристалла: | Trench-FS |
| Конфигурация: | Инвертор, выпрямитель, тормозной чоппер |
| Исполнение: | Промышленное |
| Корпус (ширина/длина) [мм]: |
MIRA (62/122) |
| Подтверждение производства на территории РФ (719ПП): | Внесен в реестр |
- Документы и сертификаты
- Информационный лист IGBT MIRA-IRB12LA-75N
- STEP модель прибора IGBT MIRA-IRB12LA-75N
- Описание

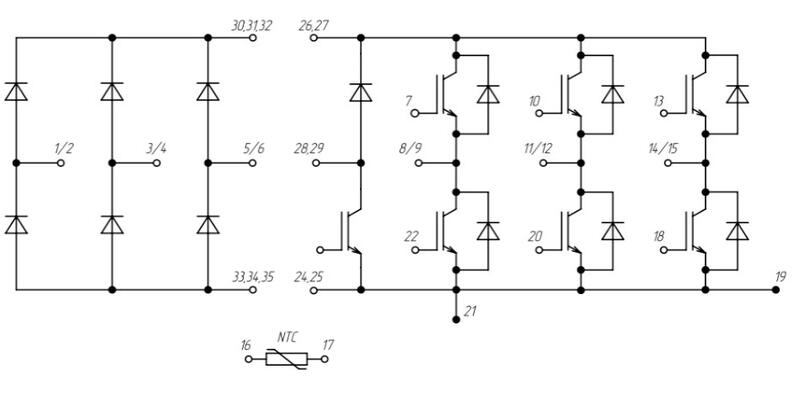

Силовой IGBT модуль MIRA-IRB12LA-75N производства АО «Протон-Электротекс» — интегрированный силовой модуль (PIM) для построения трёхфазных инверторных систем. Блокирующее напряжение 1200 В, номинальный ток 75 А, конфигурация — трёхфазный инвертор + трёхфазный выпрямитель + тормозной чоппер (IRB).
В одном корпусе объединены все си

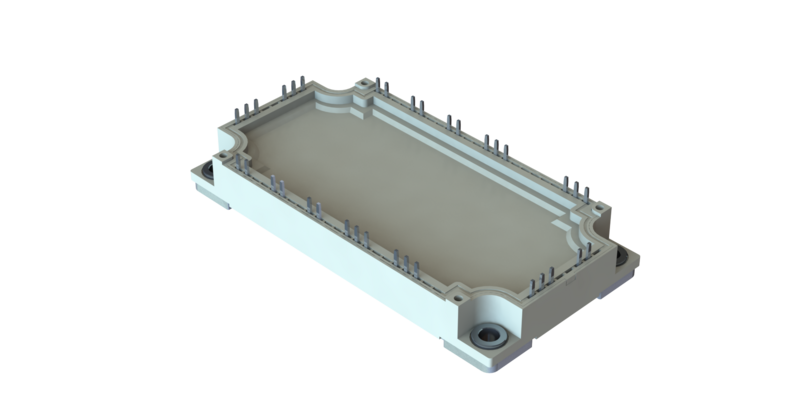

Модуль серии MIRA выполнен в низкопрофильном корпусе с шириной основания 62 мм (62 × 122 мм) и высотой 17 мм. Низкоиндуктивная конструкция корпуса минимизирует перенапряжения при коммутации и позволяет снизить требования к снабберным цепям.Технология кристалла Trench-FS обеспечивает низкие статические и динамические потери, а максимальная температура кристалла Tjmax = 175 °C повышает нагрузочную способность и расширяет допустимый диапазон рабочих режимов.
Ключевые особенности:
интеграция инвертора, выпрямителя и тормозного чоппера в одном корпусе;
низкоиндуктивная конструкция;
медное основание для оптимального отвода тепла;
встроенный датчик температуры (NTC) для тепловой защиты;
улучшенная стойкость к термоциклам;
высота корпуса 17 мм для компактных инверторных систем;
Tjmax = 175 °C;
соответствие RoHS.Модуль MIRA-IRB12LA-75N является функциональным аналогом IGBT-модулей: Infineon FP75R12KT4 / FP75R12KT4_B11 / FP75R12KT4BOSA1 (EconoPIM, IGBT4), Infineon FP75R12N3T7_B11 (EconoPIM, IGBT7), Mitsubishi CM75MXUC-24T (CIB), Starpower GD75PIX120C6SN (PIM), Leapers DFI75PM12P4D1 (PIM, 62 мм), Xiner XNG75PI24TC4S5 (PIM).
Производство сертифицировано по стандартам ISO 9001, ISO 14001, EcoVadis. АО «Протон-Электротекс» предлагает возможности кастомизации продукции под индивидуальные требования заказчика.
- Где применяются
IGBT модуль MIRA-IRB12LA-75N предназначен для коммутации нагрузок в составе трёхфазных инверторных систем и преобразователей частоты малой и средней мощности.
Основные сферы применения:
- преобразователи частоты для приводов переменного тока (трёхфазные инверторы);
- сервоприводы и системы позиционирования;
- источники бесперебойного питания (ИБП);
- промышленные источники питания;
- оборудование для кондиционирования воздуха;
- инверторы для солнечных панелей;
- общепромышленное силовое оборудование.
