Модуль диодный MД5-245-18-F
Тиристорные и диодные модули
| UDRM/ URRM [В]: | 1800 |
| IFAV/ITAV (Tc,°С) [A]: | 245(95) |
| UFM/UTM (Tc=25°С) [В]: | 1.30 |
| IFM/ITM (Tc=25°С) [A]: | 500 |
| UT(TO)/Tjmax [В]: | 0.886 |
| rT/Tjmax [мОм]: | 0.692 |
| Tjmax [°С]: | 150 |
| Rthjc [°С/Вт]: | 0.1700 |
| Корпус: | M.F1 |
| Основание ширина/длина [мм]: | 34/94 |
| Исполнение: | двухпозиционное |
| Тип: | диод-диод |
- Документы и сертификаты
- Информационный лист Модуль диодный MД5-245-18-F
- Описание
Диодные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.
Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных диодных модулей для напряжений UDRM/ URRM от 1000 до 6500 В и токов IFAV от 155 А до 1000 А. Возможность выбора в таком широком диапазоне позволяет использовать эти модули в самых различных отраслях применения.

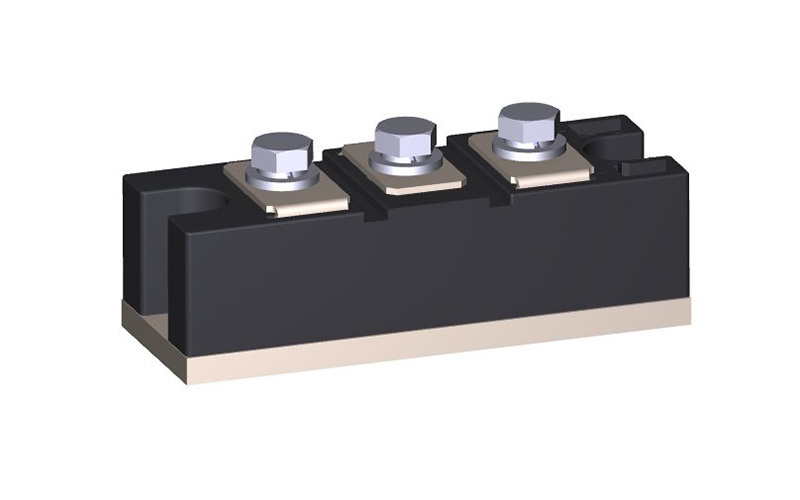

Данные модули поставляются в стандартном промышленном корпусе F с размером основания 34х94 мм.
Все диодные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает высокую стойкость к циклическим нагрузкам и простоту монтажа.
Модули имеют электрически изолированное медное основание, которое обеспечивает оптимальное распределение и отведение тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.
Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.

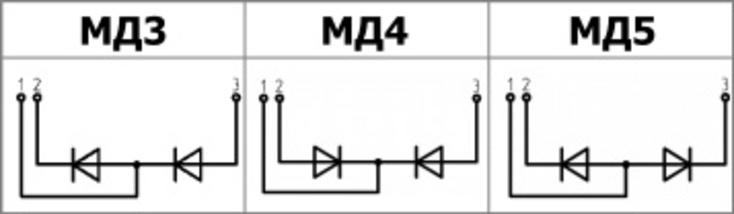

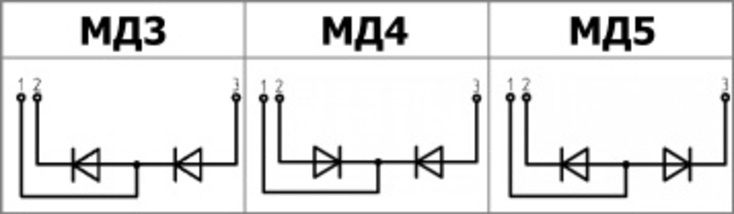

Двухпозиционные диодные модули имеют возможность реализации разных схем включения (электрических принципиальных), которые обозначаются индексом МД3, МД4 или МД5 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.
Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.
Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.
- Где применяются
- Выпрямительные мосты
- Регуляторы переменного тока
- Управление двигателем постоянного тока
- Источники питания
- Электропривод
- Устройства плавного пуска
- Сварочные аппараты
- Преобразователи частоты
