IGBT MID2-HB12SG-450N
IGBT модули
| UCES [В]: | 1200 |
| ICnom [A]: | 450 |
| Технология кристалла: | Trench-FS |
| Конфигурация: | Полумост |
| Исполнение: | Промышленное |
| Корпус (ширина/длина) [мм]: |
MID2 (62/152) |
| Подтверждение производства на территории РФ (719ПП): | Внесен в реестр |
| Рекомендуемые драйверы: | IGBT-драйвер DI215-17-E-1 |
- Документы и сертификаты
- Информационный лист IGBT MID2-HB12SG-450N
- STEP модель прибора IGBT MID2-HB12SG-450N
- Описание
Силовой IGBT модуль MID2-HB12SG-450N производства АО «Протон-Электротекс» — полупроводниковый прибор для коммутации мощных нагрузок в преобразователях и приводах электродвигателей.

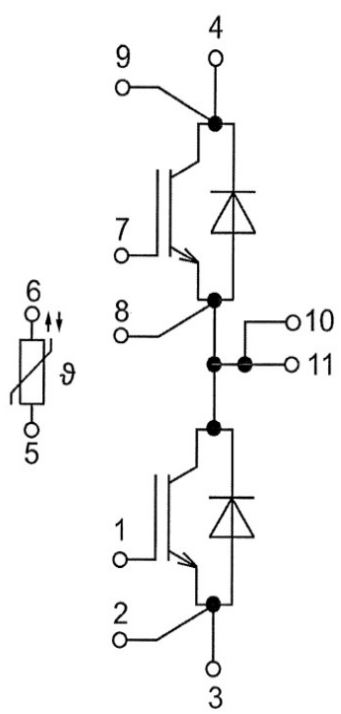

Блокирующее напряжение 1200 В, номинальный ток 450 А, конфигурация — полумост (два ключа с антипараллельными диодами).

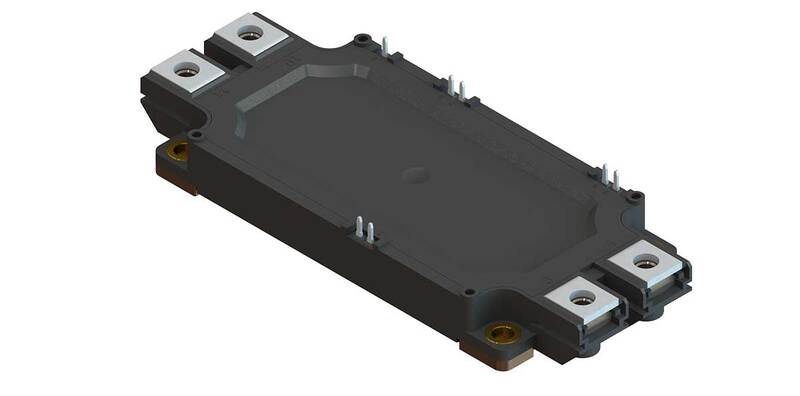

Модуль серии MID2 выполнен в низкопрофильном корпусе типа EconoDUAL высотой 17 мм (62 × 152 мм). Плоская форма корпуса позволяет создавать компактные инверторные системы с минимальными габаритами и высокой плотностью мощности. Технология кристалла Trench-FS обеспечивает низкие статические и динамические потери, а максимальная температура кристалла Tjmax = 175 °C повышает нагрузочную способность.
Ключевые особенности:
- медное основание для эффективного отвода тепла;
- встроенный NTC-термистор для контроля температуры;
- низкоиндуктивная конструкция корпуса;
- улучшенная стойкость к термоциклам;
- высота корпуса 17 мм для компактных инверторных систем;
- соответствие RoHS.
Рекомендуемый драйвер: DI215-17-E-1 — двухканальный, собственного производства, устанавливается непосредственно на модуль или подключается через проводное соединение.
Модуль MID2-HB12SG-450N является функциональным аналогом IGBT-модулей: Infineon FF450R12ME4 / FF450R12ME7_B11 / FF450R12KE4 / FF450R12KT4, Mitsubishi CM450DX-24T, Starpower GD450HFY120C6S, Leapers DFI450HF12I4ME1, Fuji 2MBI450XNA120-50, Semikron SEMiX453GB12E4p, Xiner XNG450B24KC5A5, CRRC Times TG450HF12M1-S3A00.
Производство сертифицировано по стандартам ISO 9001, ISO 14001, EcoVadis. АО «Протон-Электротекс» предлагает возможности кастомизации продукции под индивидуальные требования заказчика.
- Где применяются
IGBT модуль MID2-HB12SG-450N предназначен для коммутации мощных нагрузок в составе преобразователей и приводов электродвигателей малой и средней мощности.
Основные сферы применения:
- приводы двигателей переменного тока (частотные преобразователи);
- инверторы для солнечных панелей (солнечная энергетика);
- промышленные системы кондиционирования воздуха;
- преобразователи высокой мощности и источники бесперебойного питания (ИБП);
- железнодорожный тяговый привод;
- сельскохозяйственная и строительная техника;
- инверторы ветрогенераторов (возобновляемая энергетика);
- системы передачи и распределения электроэнергии.
