IGBT MID2-HB12SG-600N
IGBT модули
| UCES [В]: | 1200 |
| ICnom [A]: | 600 |
| Технология кристалла: | Trench-FS |
| Конфигурация: | Полумост |
| Исполнение: | Промышленное |
| Корпус (ширина/длина) [мм]: |
MID2 (62/152) |
| Подтверждение производства на территории РФ (719ПП): | Внесен в реестр |
| Рекомендуемые драйверы: | IGBT-драйвер DI215-17-E-1 |
- Документы и сертификаты
- Информационный лист IGBT MID2-HB12SG-600N
- Рекомендации по применению Открыть PDF
- STEP модель прибора IGBT MID2-HB12SG-600N
- Описание
Силовой IGBT модуль MID2‑HB12SG‑600N производства АО «Протон‑Электротекс» — полупроводниковый прибор для коммутации мощных нагрузок в преобразователях и приводах электродвигателей.

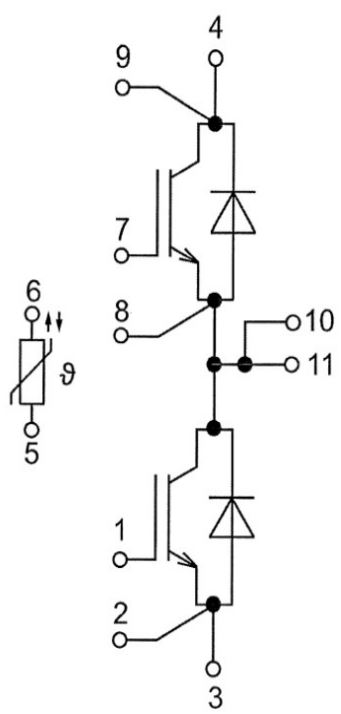

Блокирующее напряжение 1200 В, номинальный ток 600 А, конфигурация — полумост (два ключа с антипараллельными диодами).

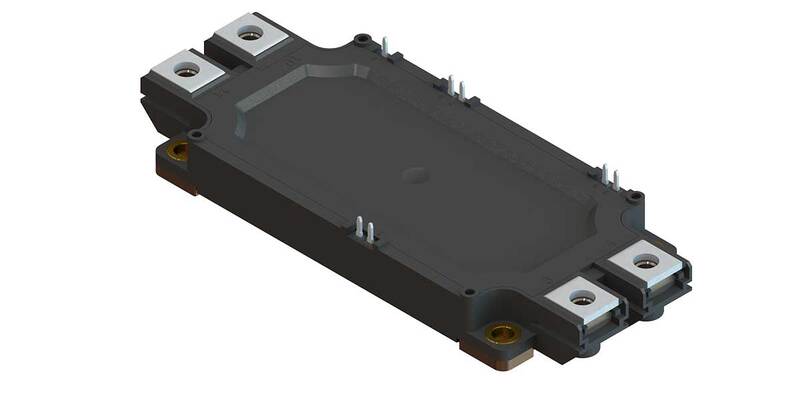

Модуль серии MID2 выполнен в низкопрофильном корпусе типа EconoDUAL высотой 17 мм (62 × 152 мм). Плоская форма корпуса позволяет создавать компактные инверторные системы с минимальными габаритами и высокой плотностью мощности.
Технология кристалла Trench‑FS обеспечивает низкие статические и динамические потери, а повышенная максимальная температура кристалла Tjmax = 175 °C расширяет допустимый диапазон нагрузок.
Ключевые особенности:
- медное основание для эффективного отвода тепла;
- встроенный NTC‑термистор для контроля температуры;
- низкоиндуктивная конструкция корпуса;
- улучшенная стойкость к термоциклам;
- высота корпуса 17 мм для компактных инверторных систем;
- соответствие RoHS.
Рекомендуемый драйвер: DI215‑17‑E‑1 — двухканальный, собственного производства, устанавливается непосредственно на модуль или подключается через проводное соединение.
Модуль MID2‑HB12SG‑600N является функциональным аналогом IGBT‑модулей: Infineon FF600R12ME4 / FF600R12ME7_B11 / FF600R12KE4, Mitsubishi CM600DX‑24T, Starpower GD600HFY120C6S, Leapers DFI600HF12I4ME1, Fuji 2MBI600XNA120‑50, Semikron SEMiX653GB12E4p, Xiner XNG600B24KC5A5, CRRC Times TG600HF12M1‑S3A00.
Производство сертифицировано по стандартам ISO 9001, ISO 14001, EcoVadis. АО «Протон‑Электротекс» предлагает возможности кастомизации продукции под индивидуальные требования заказчика.
- Где применяются
IGBT модуль MID2‑HB12SG‑600N предназначен для коммутации мощных нагрузок в составе преобразователей и приводов электродвигателей большой мощности.
Основные сферы применения:
- приводы двигателей переменного тока (частотные преобразователи высокой мощности);
- инверторы для солнечных панелей (солнечная энергетика);
- промышленные системы кондиционирования воздуха;
- преобразователи и источники бесперебойного питания (ИБП);
- железнодорожный тяговый привод;
- сельскохозяйственная и строительная техника;
- инверторы ветрогенераторов (возобновляемая энергетика);
- системы передачи и распределения электроэнергии;
- мощные сварочные установки;
- системы накопления энергии и зарядные станции.
