IGBT MID2-HB12SM-300N

IGBT модули

UCES [В]: 1200
ICnom [A]: 300
Технология кристалла: Trench-FS
Конфигурация: Полумост
Исполнение: Промышленное
Корпус
(ширина/длина) [мм]:
MID2 (62/152)
Подтверждение производства на территории РФ (719ПП): Внесен в реестр
Рекомендуемые драйверы:IGBT-драйвер DI215-17-E-1

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

    Силовой IGBT модуль MID2‑HB12SM‑300N производства АО «Протон‑Электротекс» — полупроводниковый прибор для коммутации мощных нагрузок в преобразователях и приводах электродвигателей.

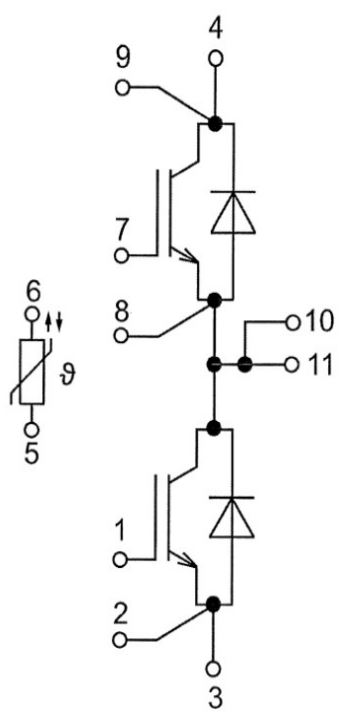

    Блокирующее напряжение 1200 В, номинальный ток 300 А, конфигурация — полумост (два ключа с антипараллельными диодами).

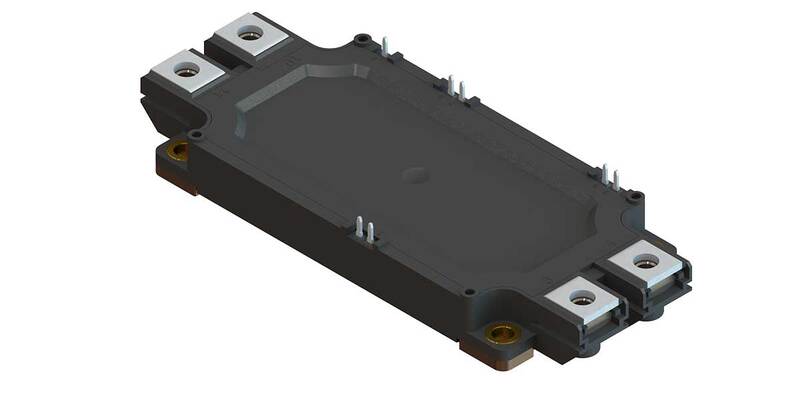

    Модуль серии MID2 выполнен в низкопрофильном корпусе типа EconoDUAL высотой 17 мм (62 × 152 мм). Компактная плоская конструкция позволяет формировать инверторные системы с высокой плотностью мощности и минимальными габаритами.

    Технология кристалла Trench‑FS обеспечивает низкие статические и динамические потери, а рабочая температура кристалла Tjop = 150 °C соответствует требованиям большинства промышленных применений.

    Ключевые особенности:

    • медное основание для эффективного отвода тепла;
    • встроенный NTC‑термистор для контроля температуры;
    • низкоиндуктивная конструкция корпуса;
    • улучшенная стойкость к термоциклам;
    • высота корпуса 17 мм для компактных инверторных систем;
    • соответствие RoHS.

    Рекомендуемый драйвер: DI215‑17‑E‑1 — двухканальный, собственного производства, устанавливается непосредственно на модуль или подключается через проводное соединение.

    Модуль MID2‑HB12SM‑300N является функциональным аналогом IGBT‑модулей: Infineon FF300R12ME4 / FF300R12ME7_B11 / FF300R12KE4, Mitsubishi CM300DX‑24T, Starpower GD300HFY120C6S, Leapers DFI300HF12I4ME1, Fuji 2MBI300XNA120‑50, Semikron SEMiX353GB12E4p, Xiner XNG300B24KC5A5.

    Производство сертифицировано по стандартам ISO 9001, ISO 14001, EcoVadis. АО «Протон‑Электротекс» предлагает возможности кастомизации продукции под индивидуальные требования заказчика.

  • Где применяются

    IGBT модуль MID2‑HB12SM‑300N предназначен для коммутации мощных нагрузок в составе преобразователей и приводов электродвигателей малой и средней мощности.

    Основные сферы применения:

    • приводы двигателей переменного тока (частотные преобразователи);
    • инверторы для солнечных панелей (солнечная энергетика);
    • промышленные системы кондиционирования воздуха;
    • преобразователи и источники бесперебойного питания (ИБП);
    • железнодорожный тяговый привод;
    • сельскохозяйственная и строительная техника;
    • инверторы ветрогенераторов (возобновляемая энергетика);
    • системы передачи и распределения электроэнергии.
