IGBT MID2-HB17LA-300N
IGBT модули
| UCES [В]: | 1700 |
| ICnom [A]: | 300 |
| Технология кристалла: | Trench-FS |
| Конфигурация: | Полумост |
| Исполнение: | Промышленное |
| Корпус (ширина/длина) [мм]: |
MID2 (62/152) |
| Подтверждение производства на территории РФ (719ПП): | Внесен в реестр |
| Рекомендуемые драйверы: | IGBT-драйвер DI215-17-E-1 |
- Документы и сертификаты
- Информационный лист IGBT MID2-HB17LA-300N
- STEP модель прибора IGBT MID2-HB17LA-300N
- Описание

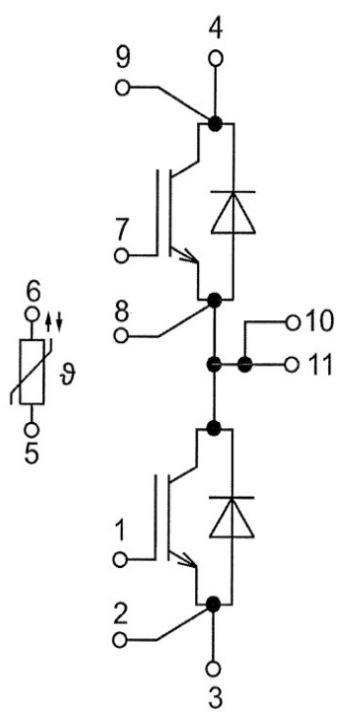

Силовой IGBT модуль MID2‑HB17LA‑300N производства АО «Протон‑Электротекс» — полупроводниковый прибор для коммутации мощных нагрузок в высоковольтных преобразователях и приводах электродвигателей. Блокирующее напряжение 1700 В, номинальный ток 300 А, конфигурация — полумост (два ключа с антипараллельными диодами).

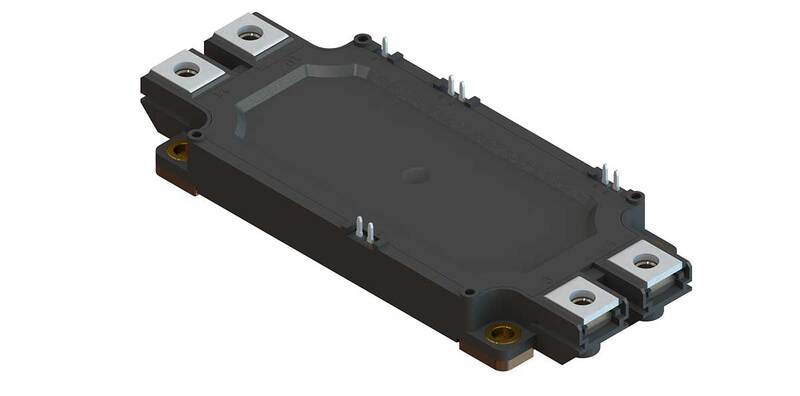

Модуль серии MID2 выполнен в низкопрофильном корпусе типа EconoDUAL высотой 17 мм (62 × 152 мм). Компактная плоская конструкция позволяет формировать инверторные системы с высокой плотностью мощности и минимальными габаритами.
Технология кристалла Trench‑FS обеспечивает низкие статические и динамические потери, а рабочая температура кристалла Tjop = 150 °C соответствует требованиям большинства промышленных применений.
Ключевые особенности:
- медное основание для эффективного отвода тепла;
- встроенный NTC‑термистор для контроля температуры;
- низкоиндуктивная конструкция корпуса;
- улучшенная стойкость к термоциклам;
- высота корпуса 17 мм для компактных инверторных систем;
- соответствие RoHS.
Рекомендуемый драйвер: DI215‑17‑E‑1 — двухканальный, собственного производства, устанавливается непосредственно на модуль или подключается через проводное соединение.
Модуль MID2‑HB17LA‑300N является функциональным аналогом IGBT‑модулей: Infineon FF300R17ME4, Mitsubishi CM300DX‑34T / CM300DY‑34A, Starpower GD300HFX170C6S, Leapers DFI300HF17DF1 / DFI300HF17I4RE1, Xiner XNG300B34KC5E.
Производство сертифицировано по стандартам ISO 9001, ISO 14001, EcoVadis. АО «Протон‑Электротекс» предлагает возможности кастомизации продукции под индивидуальные требования заказчика.
- Где применяются
IGBT модуль MID2‑HB17LA‑300N предназначен для коммутации мощных нагрузок в составе высоковольтных преобразователей и приводов электродвигателей средней мощности.
Основные сферы применения:
- приводы двигателей переменного тока (частотные преобразователи для сетей 690–1000 В и выше);
- инверторы для солнечных электростанций (сетевые инверторы высокого напряжения);
- промышленные системы кондиционирования и вентиляции большой мощности;
- преобразователи и ИБП для ответственных нагрузок;
- железнодорожный тяговый привод (включая городской электротранспорт);
- системы рекуперации энергии;
- инверторы ветрогенераторов (сегмент средних мощностей);
- системы передачи и распределения электроэнергии (преобразовательные подстанции).
