IGBT MID2-HB17SG-600N
IGBT модули
| UCES [В]: | 1700 |
| ICnom [A]: | 600 |
| Технология кристалла: | Trench-FS |

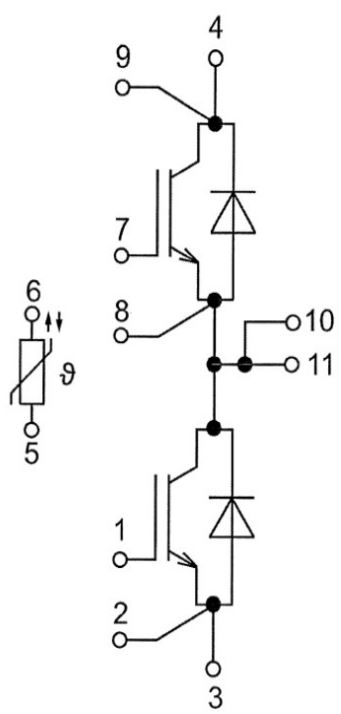

| Конфигурация: | Полумост |
| Исполнение: | Промышленное |
| Корпус (ширина/длина) [мм]: |
MID2 (62/152) |
| Подтверждение производства на территории РФ (719ПП): | Внесен в реестр |
| Рекомендуемые драйверы: | IGBT-драйвер DI215-17-E-1 |
- Документы и сертификаты
- Информационный лист IGBT MID2-HB17SG-600N
- STEP модель прибора IGBT MID2-HB17SG-600N
- Описание
Силовой IGBT модуль MID2-HB17SG-600N производства АО «Протон-Электротекс» — полупроводниковый прибор для коммутации мощных нагрузок в высоковольтных преобразователях и приводах электродвигателей. Блокирующее напряжение 1700 В, номинальный ток 600 А, конфигурация — полумост (два ключа с антипараллельными диодами).

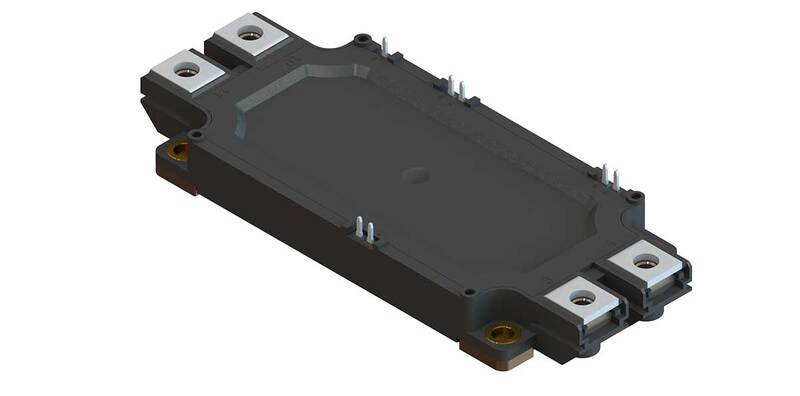

Модуль серии MID2 выполнен в низкопрофильном корпусе типа EconoDUAL высотой 17 мм (62 × 152 мм). Плоская форма корпуса позволяет создавать компактные инверторные системы с минимальными габаритами и высокой плотностью мощности. Технология кристалла Trench-FS обеспечивает низкие статические и динамические потери, а максимальная температура кристалла Tjmax = 175 °C повышает нагрузочную способность и расширяет допустимый диапазон рабочих режимов. Повышенная термоциклостойкость гарантирует надёжность и долгий срок службы.
Ключевые особенности:
- медное основание для оптимального распределения и отведения тепла;
- встроенный NTC-термистор для тепловой защиты;
- низкоиндуктивная конструкция корпуса;
- повышенная термоциклостойкость;
- высота корпуса 17 мм для компактных инверторных систем;
- стандартизированный корпус EconoDUAL — быстрая и простая установка;
- соответствие RoHS.
Рекомендуемый драйвер: DI215-17-E-1 — двухканальный, собственного производства, устанавливается непосредственно на модуль или подключается через проводное соединение.
Модуль MID2-HB17SG-600N является функциональным аналогом IGBT-модулей: Infineon FF600R17ME4 / FF600R17ME7_B11, Mitsubishi CM600DX-34T, Starpower GD600HFX170C6S, Leapers DFI600HF17I4RE1 / DFI600HF17I4RE2, Fuji 2MBI600XNB170-50, Semikron SEMiX603GB17E4p, MacMic MMG600WB170B / MMG600WB170B6E4N, Xiner XNG600B17KC5A5, CRRC Times TG600HF17M1-S300, APEMIC AP600HB17N4-2MB.
Производство сертифицировано по стандартам ISO 9001, ISO 14001, EcoVadis. АО «Протон-Электротекс» предлагает возможности кастомизации продукции под индивидуальные требования заказчика.
- Где применяются
IGBT модуль MID2-HB17SG-600N предназначен для коммутации мощных нагрузок и применения в составе преобразователей и приводов электродвигателей малой и средней мощности.
Основные сферы применения:
- приводы двигателей переменного тока (частотные преобразователи для сетей 690–1000 В и выше);
- инверторы напряжения для солнечных панелей (сетевые инверторы высокого напряжения);
- промышленные системы кондиционирования воздуха;
- преобразователи высокой мощности и источники бесперебойного питания (ИБП);
- железнодорожный тяговый привод (включая городской электротранспорт);
- сельскохозяйственная и строительная техника;
- инверторы ветрогенераторов (возобновляемая энергетика);
- системы передачи и распределения электроэнергии.
