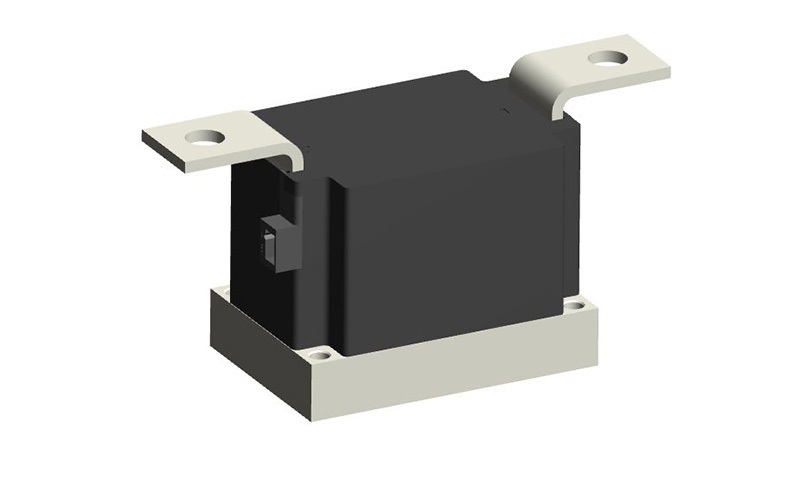

Модуль тиристорный MT1-630-24-E
Тиристорные и диодные модули
| UDRM/ URRM [В]: | 2400 |
| IFAV/ITAV (Tc,°С) [A]: | 630(92) |
| UFM/UTM (Tc=25°С) [В]: | 1.55 |
| IFM/ITM (Tc=25°С) [A]: | 2500 |
| UT(TO)/Tjmax [В]: | 0.876 |
| rT/Tjmax [мОм]: | 0.264 |
| tq [мкс]: | 320 |
| Tjmax [°С]: | 125 |
| Rthjc [°С/Вт]: | 0.0400 |
| Корпус: | M.E1 |
| Основание ширина/длина [мм]: | 70/104 |
| Исполнение: | однопозиционное |
| Тип: | однопозиционный тиристорный |
- Документы и сертификаты
- Информационный лист Модуль тиристорный MT1-630-24-E
- Описание
Тиристорные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.
Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных тиристорных модулей для напряжений UDRM/ URRM от 100 до 6500 В и токов ITAV от 115 А до 1280 А. Возможность выбора в таком широком диапазоне позволяет использовать эти модули в самых различных отраслях применения.
Данный модуль имеет стандартный промышленный корпус E с размерами основания 70x104 мм.
Все тиристорные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает высокую стойкость к циклическим нагрузкам и простоту монтажа.
Модули имеют электрически изолированное медное основание, которое обеспечивает оптимальное распределение и отведение тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.
Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.
Однопозиционные тиристорные модули обозначаются индексом МТ1 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.
Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.
Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Например, возможны поставки модулей на основе быстродействующих диодов и тиристоров, модулей с увеличенным напряжением изоляции или в сборке с охладителем. Просим обращаться в отдел продаж за консультацией.
- Где применяются
- Выпрямительные мосты
- Регуляторы переменного тока
- Управление двигателем постоянного тока
- Источники питания
- Электропривод
- Устройства плавного пуска
- Сварочные аппараты
- Преобразователи частоты
