Модуль тиристорный MT5-500-14-A2
Тиристорные и диодные модули
| UDRM/ URRM [В]: | 1400 |
| IFAV/ITAV (Tc,°С) [A]: | 500(93) |
| UFM/UTM (Tc=25°С) [В]: | 1.50 |
| IFM/ITM (Tc=25°С) [A]: | 1570 |
| UT(TO)/Tjmax [В]: | 0.876 |
| rT/Tjmax [мОм]: | 0.374 |
| tq [мкс]: | 250 |
| Tjmax [°С]: | 130 |
| Rthjc [°С/Вт]: | 0.0550 |
| Корпус: | M.A2 |
| Основание ширина/длина [мм]: | 60/124 |
| Исполнение: | двухпозиционное |
| Тип: | тиристор-тиристор |
- Документы и сертификаты
- Информационный лист Модуль тиристорный MT5-500-14-A2
- Описание
Тиристорные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.
Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных тиристорных модулей для напряжений UDRM/ URRM от 100 до 6500 В и токов ITAV от 115 А до 1280 А.
Данные модули поставляются в стандартном промышленном корпусе A2 с размерами основания 60x124 мм.
Все тиристорные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает простоту монтажа и хороший контакт с охладителем для отведения тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.
Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.

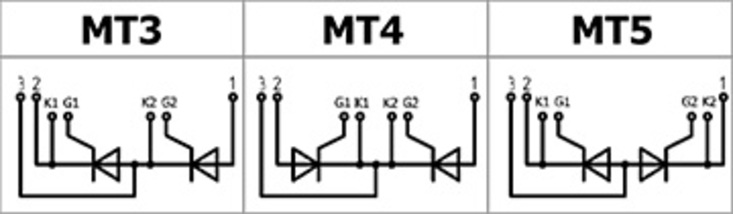

Двухпозиционные модули имеют возможность реализации разных схем включения (электрических принципиальных), которые обозначаются индексом МТ3, МТ4 или МТ5 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.
Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.
Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.
- Где применяются
- Выпрямительные мосты
- Регуляторы переменного тока
- Управление двигателем постоянного тока
- Источники питания
- Электропривод
- Устройства плавного пуска
- Сварочные аппараты
- Преобразователи частоты
