Тиристор Т161-160
Тиристоры
UDRM/URRM [В min]: | 100 |
UDRM/URRM [В max] [В max]: | 1800 |
ITAV [A]: | 160 |
Tc: | 83 |
UTM (Tc=25°С) [В]: | 1.60 |
ITM (Tc=25°С) [A]: | 628 |
UT(TO)/Tjmax [В]: | 0.84 |
rT/Tjmax [мОм]: | 1.129 |
tq [мкс]: | 125 |
Tjmax [°С]: | 125 |
Rthjc [°С/Вт]: | 0.1500 |
Корпус: | T.SA1 |
Резьба/ Длина резьбы/ Размер под ключ: | M20x1.5/15/SW32 |
Исполнение: | штыревое |
Тип: | низкочастотный |
Рекомендуемые охладители: | О171О271О371 |
- Документы и сертификаты
- Информационный лист Тиристор Т161-160
- Рекомендации по применению Открыть PDF
- Описание

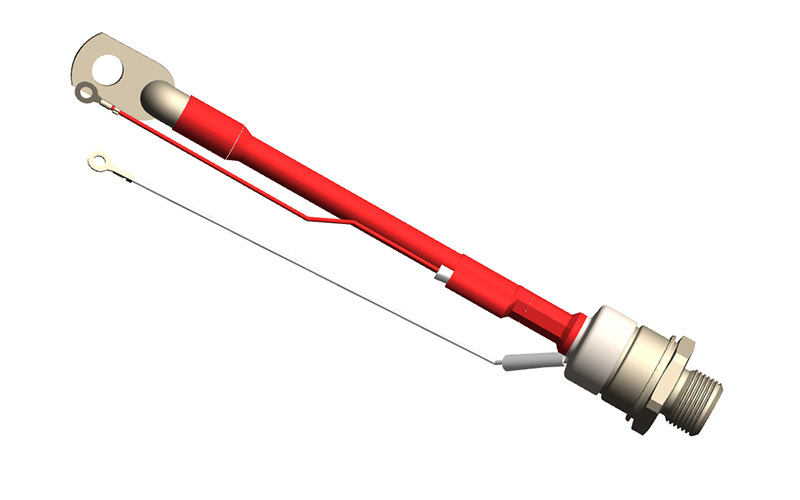

Т161-160 – это низкочастотный тиристор в штыревом исполнении. Имеет повторяющееся импульсное напряжение в закрытом состоянии/повторяющееся импульсное обратное напряжение UDRM/URRM 100-1800 В. Средний ток в открытом состоянии ITAV 160А. Тиристор имеет керамический корпус стандартизированной конструкции, которая упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 125 °C.
Низкочастотные тиристоры широко применяются для управления мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Они предназначены для применения в электротехнических и радиоэлектронных устройствах общего назначения в цепях постоянного и переменного тока на промышленной и повышенной частоте. Приборы имеют герметичный корпус, который изолирует функциональную часть и полупроводниковый элемент от механических повреждений и воздействия внешней окружающей среды.
Данный тиристор имеет штыревую конструкцию с гибким выводом и прижимными контактами. Штыревые тиристоры отличаются возможностью использования на подвижных частях.
Тиристоры от Протон-Электротекс отличаются следующими особенностями:∙ низкие статические и динамические потери;
∙ высокие значения UDRM, URRM;
∙ обширный опыт применения в различных отраслях применения;
∙ диапазон напряжений от 100 до 6500 В и токов от 125 до 5000 А;
∙ высокая стойкость к электро- и термоциклированию;
∙ охлаждение воздушное естественное или принудительное.
По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой тиристор для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.
Чтобы купить диод Т161-160, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com. - Где применяются
Приборы используются в электротехнических и радиоэлектронных устройствах общего назначения в цепях постоянного и переменного тока на промышленной и повышенной частоте.
