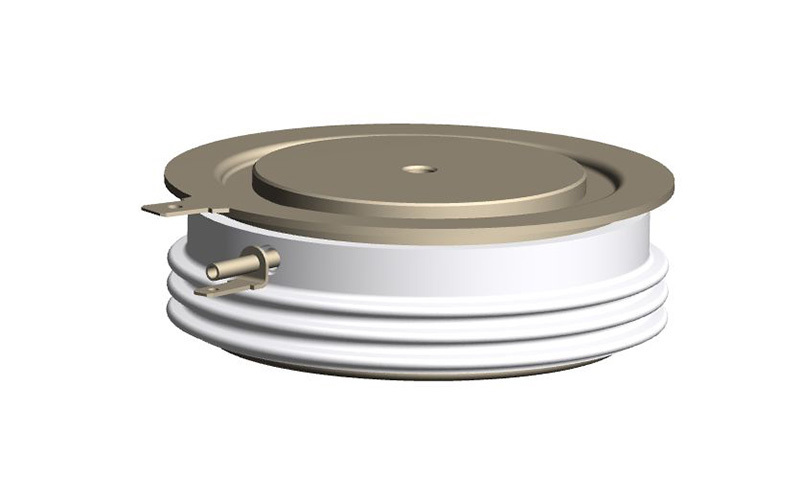

Тиристор Т743-320
Тиристоры
UDRM/URRM [В min]: | 4600 |
UDRM/URRM [В max] [В max]: | 6500 |
ITAV [A]: | 320 |
Tc: | 79 |
UTM (Tc=25°С) [В]: | 2.60 |
ITM (Tc=25°С) [A]: | 1400 |
UT(TO)/Tjmax [В]: | 1.338 |
rT/Tjmax [мОм]: | 2.351 |
tq [мкс]: | 800 |
Tjmax [°С]: | 125 |
Rthjc [°С/Вт]: | 0.0450 |
Корпус: | T.C5 |
Исполнение: | таблеточное |
Тип: | низкочастотный |
- Документы и сертификаты
- Информационный лист Тиристор Т743-320
- Рекомендации по применению Открыть PDF
- 3D модель прибора Тиристор Т743-320
- Описание
Т743-320 – это низкочастотный тиристор в таблеточном исполнении. Имеет повторяющееся импульсное напряжение в закрытом состоянии/повторяющееся импульсное обратное напряжение UDRM/URRM 4600-6500 В. Средний ток в открытом состоянии ITAV 320А. Тиристор имеет керамический корпус стандартизированной конструкции, которая упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 125 °C.
Низкочастотные тиристоры широко применяются для управления мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Они предназначены для применения в электротехнических и радиоэлектронных устройствах общего назначения в цепях постоянного и переменного тока на промышленной и повышенной частоте. Приборы имеют герметичный корпус, который изолирует функциональную часть и полупроводниковый элемент от механических повреждений и воздействия внешней окружающей среды.
Данный тиристор имеет таблеточную конструкцию с прижимными контактами. Таблеточные тиристоры отличаются возможностью двухстороннего охлаждения.
Тиристоры от Протон-Электротекс отличаются следующими особенностями:∙ низкие статические и динамические потери;
∙ высокие значения UDRM, URRM;
∙ обширный опыт применения в различных отраслях применения;
∙ диапазон напряжений от 100 до 6500 В и токов от 125 до 5000 А;
∙ высокая стойкость к электро- и термоциклированию;
∙ охлаждение воздушное естественное или принудительное.
По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой тиристор для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.Чтобы купить диод Т743-320, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.
- Где применяются
Приборы используются в электротехнических и радиоэлектронных устройствах общего назначения в цепях постоянного и переменного тока на промышленной и повышенной частоте.
