Тиристор ТБ261-125
Тиристоры
| UDRM/URRM [В min]: | 800 |
| UDRM/URRM [В max] [В max]: | 1400 |
| ITAV [A]: | 125 |
| Tc: | 88 |
| UTM (Tc=25°С) [В]: | 2.30 |
| ITM (Tc=25°С) [A]: | 393 |
| UT(TO)/Tjmax [В]: | 1.335 |
| rT/Tjmax [мОм]: | 2.083 |
| tq [мкс]: | 16.0 |
| Tjmax [°С]: | 125 |
| Rthjc [°С/Вт]: | 0.150 |
| Корпус: | T.SA1 |
| Резьба/ Длина резьбы/ Размер под ключ: | M20x1.5/15/SW32 |
| Исполнение: | штыревое |
| Тип: | быстродействующий |
| Рекомендуемые охладители: | О171О271О371 |
- Документы и сертификаты
- Информационный лист Тиристор ТБ261-125
- Рекомендации по применению Открыть PDF
- Описание

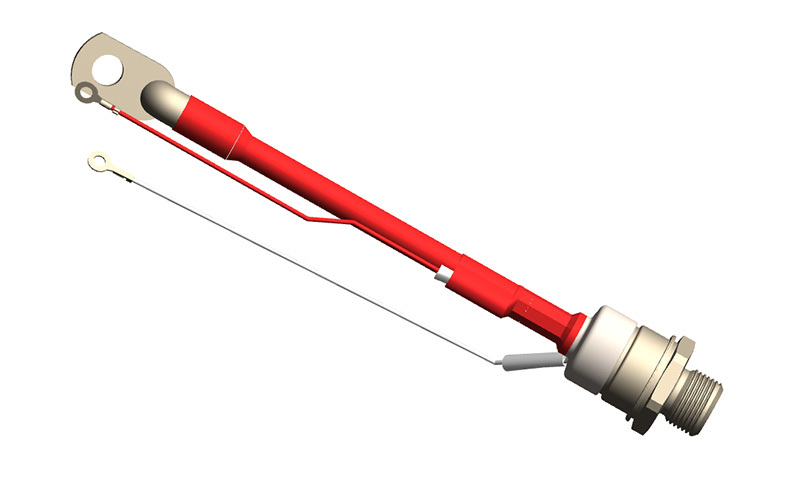

ТБ261-125 – это быстродействующий тиристор в штыревом исполнении. Имеет повторяющееся импульсное напряжение в закрытом состоянии/повторяющееся импульсное обратное напряжение UDRM/URRM 800-1400 В. Средний ток в открытом состоянии ITAV 125А. Тиристор имеет керамический корпус стандартизированной конструкции, которая упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 125 °C.
Быстродействующие тиристоры отличаются от стандартных очень низким временем переключения из закрытого в открытое состояние. Применяются в электросварочных индукторах нагрева и плавки, в электротранспорте, в электроприводах переменного тока, в источниках бесперебойного питания, в силовых установках, требующих малого времени выключения и включения тиристоров. Приборы имеют герметичный корпус, который изолирует функциональную часть и полупроводниковый элемент от механических повреждений и воздействия внешней окружающей среды.
Данный тиристор имеет штыревую конструкцию с гибким выводом и прижимными контактами. Штыревые тиристоры отличаются возможностью использования на подвижных частях.
Силовые тиристоры от Протон-Электротекс отличаются следующими особенностями:∙ низкие статические и динамические потери;
∙ высокие значения UDRM, URRM;
∙ обширный опыт применения в различных отраслях применения;
∙ диапазон напряжений от 100 до 6500 В и токов от 125 до 5000 А;
∙ высокая стойкость к электро- и термоциклированию;
∙ охлаждение воздушное естественное или принудительное.
По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой тиристор для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.Чтобы купить диод ТБ261-125, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.
- Где применяются
Применяются в электросварочных индукторах нагрева и плавки, в электротранспорте, в электроприводах переменного тока, в источниках бесперебойного питания, в силовых установках, требующих малого времени выключения и включения тиристоров.
