Инвертор БИТР-721-1-1-1-П-УХЛ4
Силовые блоки
| Категория: | Инвертор (DC-AC) |
| Номинальная мощность: | 476 кВт |
| Входное напряжение Uinput [В]: | 1100(DC) |
| Выходное напряжение Uout [В]: | 778(AC) х 1 |
| Входной ток Iinput [A]: | 433(DC) |
| Выходной ток Iout [A]: | 720(RMS) х 1 |
| Используемые компоненты: | IGBT |
| Тип охлаждения: | Воздушное |
- Документы и сертификаты
- Информационный лист Инвертор БИТР-721-1-1-1-П-УХЛ4
- Описание

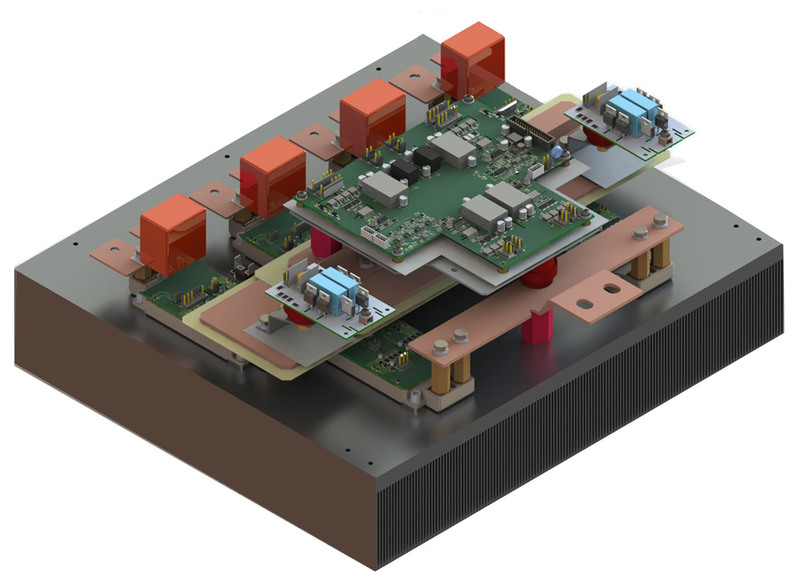

Инвертор БИТР-721-1-1-1-П-УХЛ4 — это высокоэффективный трёхуровневый силовой IGBT-блок, разработанный специально для использования в мощных солнечных инверторах и системах накопления энергии (СНЭ).
Он является ключевым элементом для преобразования постоянного тока от солнечных панелей или аккумуляторных батарей в переменный ток, пригодный для питания промышленного оборудования или выдачи в энергосеть.
• Высокая мощность: Обеспечивает номинальную выходную мощность 476 кВт, что делает его идеальным для масштабных промышленных и сетевых солнечных электростанций.
• Передовая топология: Трёхуровневая схема построения гарантирует высокое качество выходного напряжения с низким уровнем гармоник, что снижает нагрузку на сетевое оборудование и повышает общую эффективность системы.
• Надёжность: Применение IGBT-модулей собственного производства «Протон-Электротекс» и эффективная система воздушного охлаждения обеспечивают стабильную работу в тяжёлых условиях эксплуатации в составе ответственного энергетического оборудования.
• Гибкость: Использует напряжение постоянного тока до 1100 В, что позволяет интегрироваться в современные высоковольтные системы сбора энергии.
• Адаптация к климату: Климатическое исполнение УХЛ4 подтверждает его работоспособность в широком диапазоне температур, характерных для большинства регионов России.
Данное решение, разработанное на основе собственной компонентной базы, демонстрирует высокую конкурентоспособность и соответствует мировым стандартам качества для оборудования ВИЭ
- Где применяются
Силовой блок БИТР-721-1-1-1-П-УХЛ4 предназначен для применения в составе инверторов солнечных электростанций (СЭС) мощностью 750 и 1500 кВт, подключаемых к сети постоянного напряжения до 1500 В . Типовые области применения:
• Сетевые инверторы солнечных электростанций — преобразование энергии фотоэлектрических панелей для передачи в электрическую сеть;
• Централизованные солнечные станции мощностью от 750 кВт до нескольких МВт;
• Системы накопления энергии (ESS) — трёхуровневая топология NPC поддерживает двунаправленный поток энергии, что позволяет использовать блоки в составе накопителей с рекуперацией в сеть;
• Гибридные солнечные станции с аккумуляторным накоплением — трёхуровневая схема обеспечивает интеграцию солнечных панелей и батарей в едином преобразователе;
• Промышленные объекты с собственным солнечным генерированием — заводы, логистические центры, данные-центры.
Трёхуровневые IGBT-инверторы данного класса применяются там, где требуется высокоэффективное преобразование постоянного тока 1100–1500 В в переменный ток сетевого качества с минимальными потерями, низким уровнем гармоник и высокой надёжностью при круглосуточной эксплуатации.
Параллельное соединение блоков позволяет строить инверторы различной мощности: один блок обеспечивает 476 кВт, параллельное включение нескольких ячеек — 750 кВт, а при увеличении количества — до 1500 кВт и выше. Это обеспечивает модульность конструкции и масштабируемость системы без изменения базового блока.
Для разработки силовой сборки по индивидуальным параметрам заполните анкету
