Протон-Электротекс выпустил тиристорный модуль МТ3-700-18-А2

19 Октября 2020

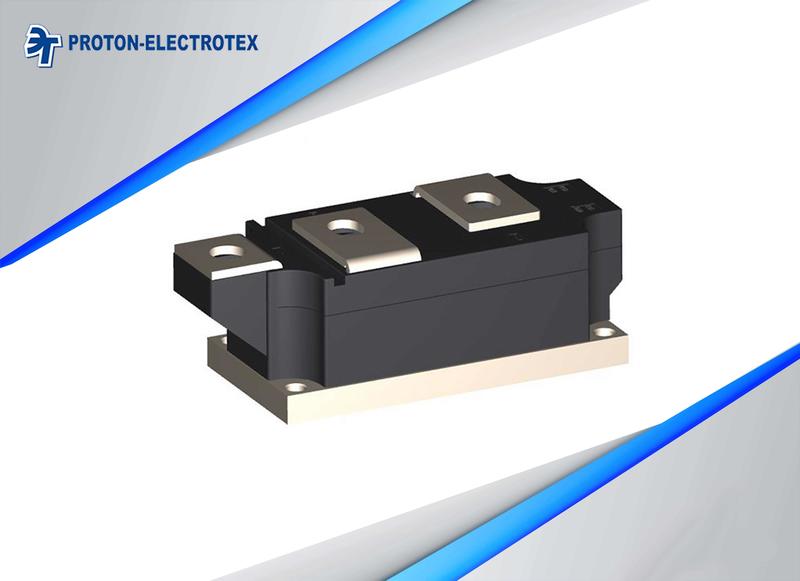

Компания «Протон-Электротекс» рада сообщить о запуске новых тиристорных и тиристорно-диодных модулей МТ3-700-18-А2 с повышенной плотностью энергии.

Данный модуль создан на базе своего предшественника МТ3-540-18-А2. Более высокая удельная плотность энергии была достигнута за счет модернизации полупроводникового элемента с минимальным изменением остальных элементов конструкции. В частности, модуль был разработан на основе новой топологии, благодаря которой активная площадь катода увеличилась на 10%, уменьшилась толщина диффузионного элемента и улучшился диффузионный профиль.

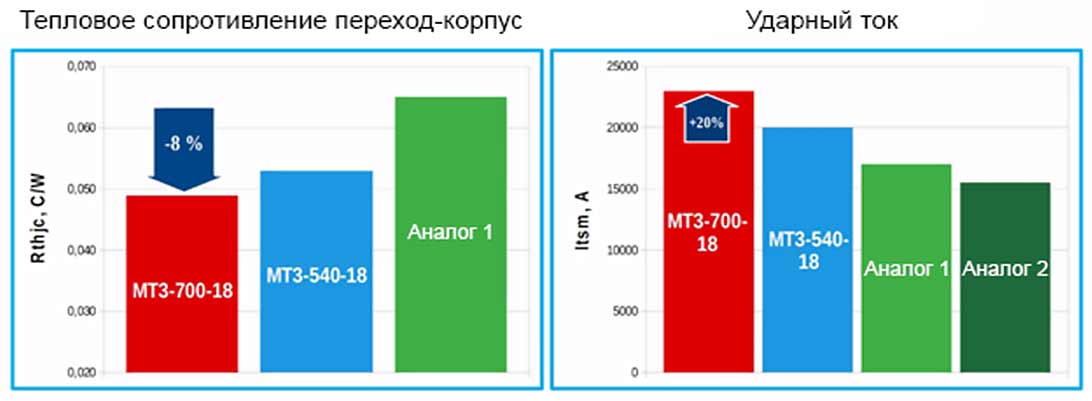

Обширная программа исследований и испытаний, которая стала фундаментом для этих модификаций, позволила добиться ранее недоступных параметров. Новый модуль имеет меньшие потери в открытом состоянии, меньшее тепловое сопротивление переход-корпус Rthjc и более высокий ударный ток ITSM. Средний ток в открытом состоянии ITAV увеличился на 20% до 700А. Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение VDRM / VRRM составили 1400-1800 В.

Полные технические характеристики приведены ниже:

UDRM/ URRM [В]:

1400-1800

IFAV/ITAV (Tс,°C) [A]:

700(80)

UFM/UTM (Tc=25°С) [В]:

1.65

IFM/ITM (Tc=25°С) [A]:

2198

UT(TO)/Tjmax [В]:

0.8

rT/Tjmax [мОм]:

0.35

tq [мс]:

250

Tjmax [°С]:

130

Rthjc [°С/Вт]:

0.051

Корпус:

M.A2

Ширина/длина основания [мм]:

60/124

Конструкция:

двухпозиционный

Тип:

тиристор-тиристор, тиристор-диод

Информационный лист на новый модуль доступен по данной ссылке. Если Вы бы хотели получить более подробную информацию, запросить коммерческое предложение или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или электронной почте marketing@proton-electrotex.com.

О компании АО «Протон-Электротекс»:

АО «Протон-Электротекс» — российский лидер проектирования и производства силовых полупроводниковых приборов, включая диоды, тиристоры и IGBT-модули, а также охладителей, силовых сборок и измерительного оборудования. Компания находится в городе Орёл и поставляет продукцию через свою партнерскую и дистрибьюторскую сеть по всему миру.
