Охладитель О243 для таблеточных диодов и тиристоров

Охладители

Перепад давления [Па]: 30
Тепловое сопротивление Скорость воздуха 6 м/с [°С/Вт]: 0,080
Тепловое сопротивление (мощность рассеивания) естественное охлаждение [°С/Вт (Вт)]: 0,280 (220)

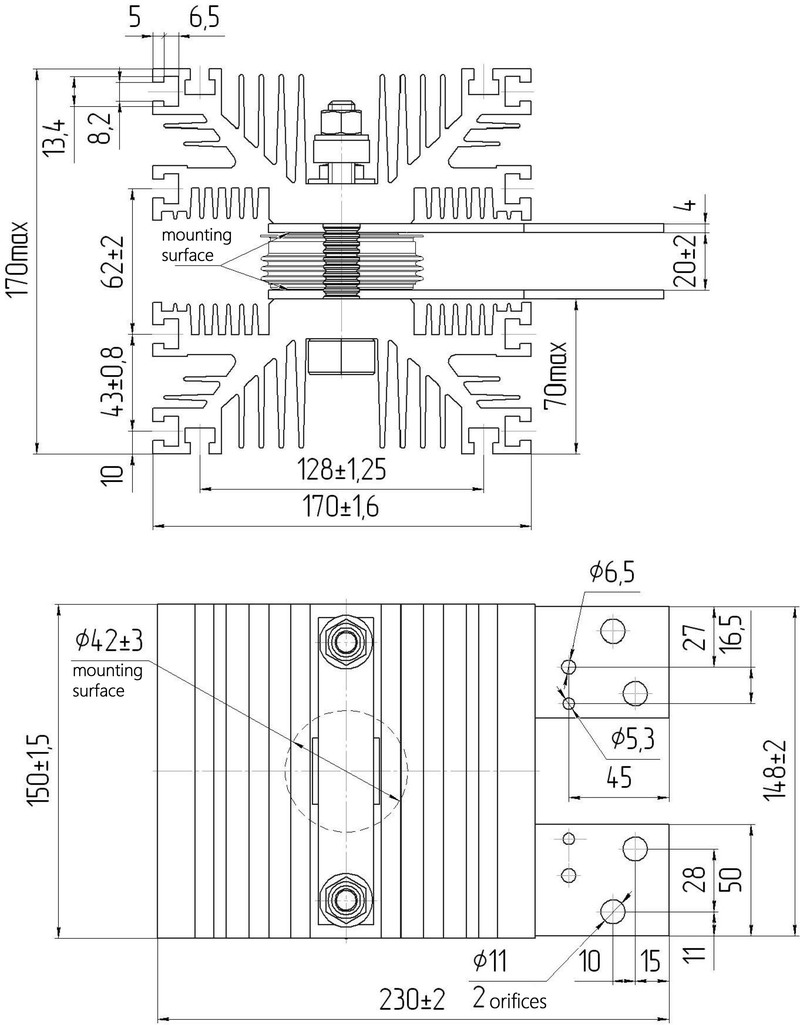

Габаритные размеры без токовода (ширина/длина/ высота) [мм]: 170х150х170
Диаметр резьбового отверстия (контактной площадки) [мм]: (42)
Масса (без токовода) [кг]: 5,56 (4,76)

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

    Описание

    Охладители О243 предназначены для силовых диодов и тиристоров в корпусах B2, B3, C1, C2, C3, C5, C6 таблеточного исполнения.

    Мощность рассеивания при естественном охлаждении составляет 220 Вт. Преимуществом такого вида охлаждения являются простота конструкции и бесшумность в работе, высокая надежность, низкая стоимость, удобство эксплуатации и ремонта. В более интенсивных режимах работы рассеиваемая мощность может быть увеличена за счет принудительного охлаждения.

    Охладитель изготавливается из алюминия, благодаря чему его вес составляет всего 5,56 кг с тоководом.

    Монтаж осуществляется при помощи болтов, для чего в основании радиатора имеются резьбовые отверстия. Для обеспечения оптимальных параметров теплоотведения при монтаже силовых приборов обязательно следует обеспечить равномерность сжатия по всей поверхности охладителя и соблюсти заданное усилие сжатия.

    Компактные размеры делают О243 хорошим выбором для применения в ограниченном пространстве.

    Протон-Электротекс самостоятельно проектирует и изготавливает охладители для своих полупроводниковых приборов, что позволяет компании предлагать максимально экономичные решения для надежного отведения тепла.

    По запросу клиента Протон-Электротекс готов подобрать оптимальную модель охладителя для конкретных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.

    Чтобы купить охладитель О243, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.



    Особенности

    • подходит для одностороннего и двухстороннего охлаждения СПП;
    • имеет габаритные размеры 170х150х170 мм промышленного стандарта;
    • легко устанавливается;
    • подходит для применения в разнообразных условиях окружающей среды;
    • имеет низкий перепад давления при принудительном охлаждении 30 Па.
  • Где применяются

    Применяется для одностороннего и двухстороннего охлаждения таблеточных диодов и тиристоров

  • Дополнительная информация

    Пример маркировки охладителей:

    О

    221

    -

    60

    -

    УХЛ2

    О – охладитель воздушный

    Конструктивное исполнение



    Длина охладителя, мм



    Климатическое исполнение по ГОСТ 15150: УХЛ2, В2
