Диод ДЧЛ133-320

Диоды

URRM [В min] [В min]: 1600
URRM [В max] [В max]: 2200
IFAV [A]: 320
Tc: 78
UFM (Tc=25°С) [В]: 2.50
IFM (Tc=25°С) [A]: 1005
trr/Tjmax [мкс]: 3.20
Tjmax [°С]: 125
Rthjc [°С/Вт]: 0.0500
Корпус: D.B2
Исполнение: таблеточное
Тип: быстровосстанавливающийся лавинный
Рекомендуемые охладители: O143O243O343

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

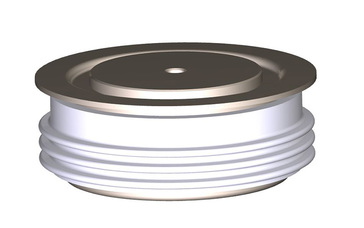

    ДЧЛ133-320 – это быстровосстанавливающийся лавинный диод в таблеточном исполнении. Имеет повторяющееся импульсное обратное напряжение URRM 1600-2200 В и низкие статические потери. Средний прямой ток IFAV 320А. Стандартизированная конструкция упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax  составляет 125 °C. Диаметр контактной поверхности 32 мм.

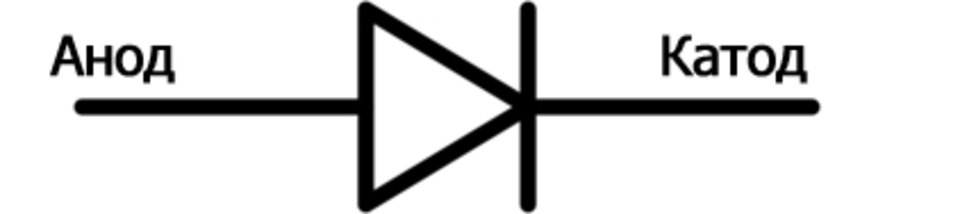

    Лавинные диоды предназначены для применения в устройствах общего назначения частотой до 500 Гц. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода. Принцип действия лавинных диодов основан на эффекте обратимого пробоя p-n перехода при приложении к нему обратного напряжения. Как только величина напряжения превысит заданное при изготовлении лавинного диода значение, ток через него резко возрастает, а напряжение при этом остается неизменным. Основное предназначение лавинных диодов — это защита силовых цепей от перенапряжений.

    Быстровосстанавливающиеся лавинные диоды от Протон-Электротекс отличаются следующими особенностями:
    ∙ высокая стойкость к электротермоциклированию;
    ∙ низкие динамические потери;
    ∙ малые значения времени обратного восстановления и заряда обратного восстановления;
    ∙ высокая надежность означает минимальный простой оборудования;
    ∙ оптимизация для промышленного применения.

    По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой диод для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.

    Чтобы купить диод ДЧЛ133-320, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.

  • Где применяются

    Быстровосстанавливающиеся лавинные диоды предназначены для применения в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных установок промышленной или повышенной частоты, в которых требуются в первую очередь малые времена обратного восстановления и высокое значение ударной обратной мощности рассеивания.
