Диод ДЧЛ333-320

Диоды

URRM [В min] [В min]:	1800
URRM [В max] [В max]:	2200
IFAV [A]:	320
Tc:	78
UFM (Tc=25°С) [В]:	2.50
IFM (Tc=25°С) [A]:	1005
trr/Tjmax [мкс]:	3.20
Tjmax [°С]:	125
Rthjc [°С/Вт]:	0.0500
Корпус:	D.B2
Исполнение:	таблеточное
Тип:	быстровосстанавливающийся лавинный
Рекомендуемые охладители:	O143O243O343

Отправить запрос в 1 кликЗадать вопрос

• Документы и сертификаты
  • Информационный лист Диод ДЧЛ333-320
  • Рекомендации по применению Открыть PDF
• Описание

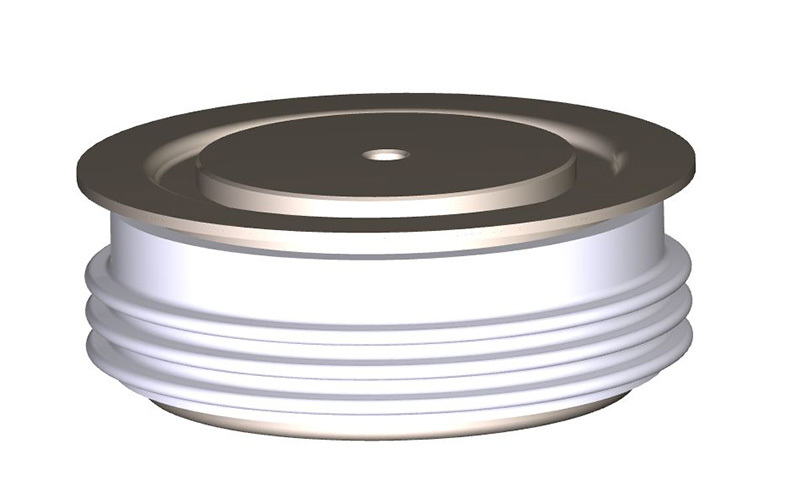

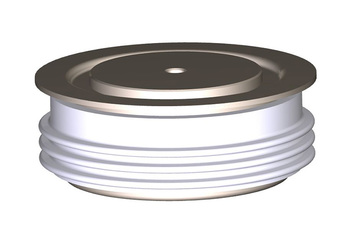

  ДЧЛ333-320 – это быстровосстанавливающийся лавинный диод в таблеточном исполнении. Имеет повторяющееся импульсное обратное напряжение URRM 1800-2200 В и низкие статические потери. Средний прямой ток IFAV 320А. Стандартизированная конструкция упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax  составляет 125 °C. Диаметр контактной поверхности 32 мм.

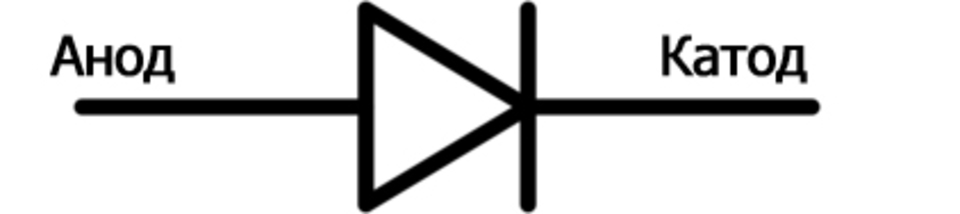

  Лавинные диоды предназначены для применения в устройствах общего назначения частотой до 500 Гц. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода. Принцип действия лавинных диодов основан на эффекте обратимого пробоя p-n перехода при приложении к нему обратного напряжения. Как только величина напряжения превысит заданное при изготовлении лавинного диода значение, ток через него резко возрастает, а напряжение при этом остается неизменным. Основное предназначение лавинных диодов — это защита силовых цепей от перенапряжений.

  Быстровосстанавливающиеся лавинные диоды от Протон-Электротекс отличаются следующими особенностями:
  ∙ высокая стойкость к электротермоциклированию;
  ∙ низкие динамические потери;
  ∙ малые значения времени обратного восстановления и заряда обратного восстановления;
  ∙ высокая надежность означает минимальный простой оборудования;
  ∙ оптимизация для промышленного применения.

  По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой диод для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.

  Чтобы купить диод ДЧЛ333-320, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.

• Где применяются

  Быстровосстанавливающиеся лавинные диоды предназначены для применения в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных установок промышленной или повышенной частоты, в которых требуются в первую очередь малые времена обратного восстановления и высокое значение ударной обратной мощности рассеивания.
