Тиристорные и диодные модули

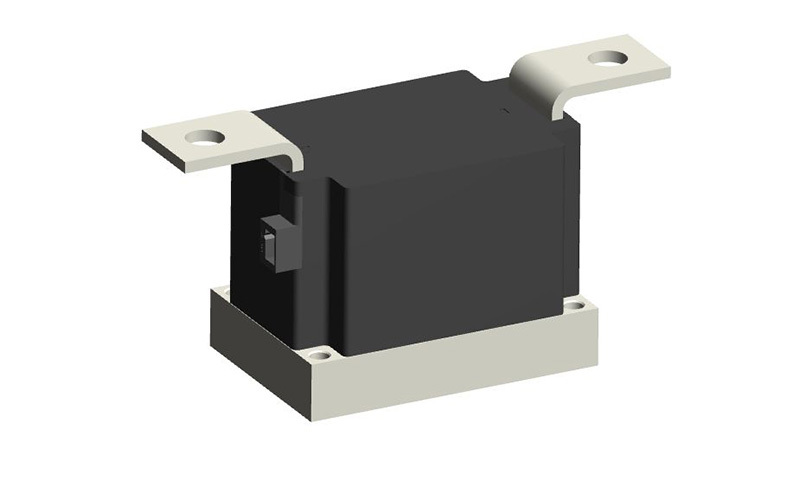

Модуль диодный МД1-1250-22-E
Тиристорные и диодные модули
| UDRM/ URRM [В]: | 2200 |
| IFAV/ITAV (Tc,°С) [A]: | 1250 (91) |
| UFM/UTM (Tc=25°С) [В]: | 1.38 |
| IFM/ITM (Tc=25°С) [A]: | 3140 |
| UT(TO)/Tjmax [В]: | 0.803 |
| rT/Tjmax [мОм]: | 0.187 |
| Tjmax [°С]: | 160 |
| Rthjc [°С/Вт]: | 0.0400 |
| Корпус: | M.E |
| Основание ширина/длина [мм]: | 70/104 |
| Исполнение: | однопозиционное |
| Тип: | однопозиционный диодный |
- Документы и сертификаты
- Информационный лист Модуль диодный МД1-1250-22-E
- Описание
Диодные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.
Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных диодных модулей для напряжений UDRM/ URRM от 1000 до 6500 В и токов IFAV от 155 А до 1000 А. Возможность выбора в таком широком диапазоне позволяет использовать эти модули в самых различных отраслях применения.
Данный модуль имеет стандартный промышленный корпус E с размерами основания 70x104 мм.
Все диодные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает высокую стойкость к циклическим нагрузкам и простоту монтажа.
Модули имеют электрически изолированное медное основание, которое обеспечивает оптимальное распределение и отведение тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.
Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.
Однопозиционные диодные модули обозначаются индексом МД1 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.
Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.
Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.
- Где применяются
- Выпрямительные мосты
- Регуляторы переменного тока
- Управление двигателем постоянного тока
- Источники питания
- Электропривод
- Устройства плавного пуска
- Сварочные аппараты
- Преобразователи частоты
