Модуль диодно-тиристорный МД/Т4-430-22-A2

Тиристорные и диодные модули

UDRM/ URRM [В]: 2200
IFAV/ITAV (Tc,°С) [A]: 430(85)
UFM/UTM (Tc=25°С) [В]: 1.55
IFM/ITM (Tc=25°С) [A]: 1256
UT(TO)/Tjmax [В]: 1.00
rT/Tjmax [мОм]: 1.410
tq [мкс]: 250
Tjmax [°С]: 125
Rthjc [°С/Вт]: 0.0650
Корпус: M.A2
Основание ширина/длина [мм]: 60/124
Исполнение: двухпозиционное
Тип: тиристор-диод

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

    Диодно-тиристорные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.

    Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных тиристорно-диодных модулей для напряжений UDRM/ URRM от 100 до 6500 В и токов IFAV от 115 А до 1250 А. Возможность выбора в таком широком диапазоне позволяет использовать эти модули в самых различных отраслях применения.

    Данные модули поставляются в стандартном промышленном корпусе A2 с размерами основания 60x124 мм.

    Все диодно-тиристорные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает высокую стойкость к циклическим нагрузкам и простоту монтажа.

    Модули имеют электрически изолированное медное основание, которое обеспечивает оптимальное распределение и отведение тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.

    Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.

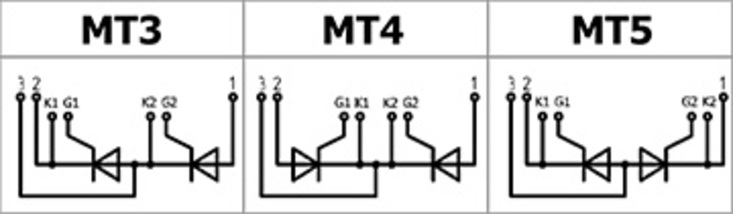

    Двухпозиционные модули имеют возможность реализации разных схем включения (электрических принципиальных), которые обозначаются индексом МД/Т3, МД/Т4 или МД/Т5 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.

    Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.

    Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.



  • Где применяются
    • Выпрямительные мосты
    • Регуляторы переменного тока
    • Управление двигателем постоянного тока
    • Источники питания
    • Электропривод
    • Устройства плавного пуска
    • Сварочные аппараты
    • Преобразователи частоты
