Модуль тиристорно-диодный МТ/Д5-400-42-D
Тиристорные и диодные модули
| UDRM/ URRM [В]: | 4200 |
| IFAV/ITAV (Tc,°С) [A]: | 400(87) |
| UFM/UTM (Tc=25°С) [В]: | 2.60 |
| IFM/ITM (Tc=25°С) [A]: | 2512 |
| UT(TO)/Tjmax [В]: | 1.277 |
| rT/Tjmax [мОм]: | 0.619 |
| tq [мкс]: | 500 |
| Tjmax [°С]: | 125 |
| Rthjc [°С/Вт]: | 0.0500 |
| Корпус: | M.D |
| Основание ширина/длина [мм]: | 77/150 |
| Исполнение: | двухпозиционное |
| Тип: | тиристор-диод |
- Документы и сертификаты
- Информационный лист Модуль тиристорно-диодный МТ/Д5-400-42-D
- Описание
Тиристорно-диодные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.
Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных тиристорно-диодных модулей для напряжений UDRM/ URRM от 100 до 6500 В и токов IFAV от 115 А до 1250 А. Возможность выбора в таком широком диапазоне позволяет использовать эти модули в самых различных отраслях применения.

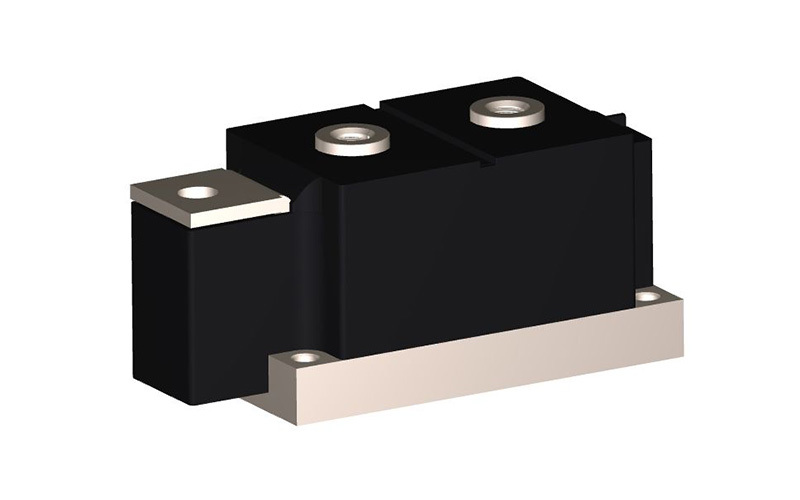

Данные модули поставляются в стандартном промышленном корпусе D с размерами основания 77x150 мм.
Все тиристорно-диодные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает высокую стойкость к циклическим нагрузкам и простоту монтажа.
Модули имеют электрически изолированное медное основание, которое обеспечивает оптимальное распределение и отведение тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.
Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.

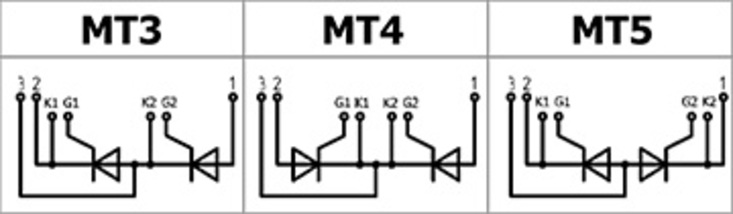

Двухпозиционные модули имеют возможность реализации разных схем включения (электрических принципиальных), которые обозначаются индексом МТ/Д3, МТ/Д4 или МТ/Д5 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.
Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.
Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.
- Где применяются
- Выпрямительные мосты
- Регуляторы переменного тока
- Управление двигателем постоянного тока
- Источники питания
- Электропривод
- Устройства плавного пуска
- Сварочные аппараты
- Преобразователи частоты
